La selección de una estructura de acceso temporal incorrecta a menudo provoca retrasos en cascada en los proyectos. También causa presupuestos laborales inflados y violaciones críticas de cumplimiento de OSHA. Los administradores de sitios entienden profundamente estos riesgos. Los compradores deben navegar por un laberinto de normas de seguridad altamente localizadas. Se enfrentan diariamente a estrictas exigencias de carga. También se enfrenta a un equilibrio fundamental entre el coste inicial del material y la velocidad de montaje diario. Un proyecto industrial pesado requiere equipos completamente diferentes a los de un simple trabajo de pintura exterior residencial.
Este artículo proporciona un marco basado en evidencia para evaluar estructuras temporales centrales. Exploraremos categorías estructurales fundamentales y variaciones patentadas modernas. Nuestro objetivo es permitir que los contratistas, estimadores y administradores de obra tomen decisiones con confianza. Aprenderá cómo el terreno, las clases de carga y las formas arquitectónicas dictan la selección de su equipo. También aclaramos conceptos erróneos comunes en la industria para que pueda asignar equipos de manera segura. Al estandarizar su enfoque de adquisiciones, protege a sus trabajadores y salvaguarda el cronograma de su proyecto. Un bien elegido sistema de andamios mejora significativamente la eficiencia en el lugar de trabajo y al mismo tiempo mitiga los riesgos de seguridad inherentes.
La selección de andamios sigue estrictamente una línea base MECE (mutuamente excluyente, colectivamente exhaustiva): las estructuras se sostienen desde el suelo o se suspenden desde arriba.
La transición de las configuraciones tradicionales de tubos y abrazaderas a sistemas de andamios modulares (como Ringlock y Cuplock) reduce significativamente las horas de mano de obra, pero requiere un mayor capital inicial.
El cumplimiento del equipo se basa en parámetros estrictos: diámetros de tubo estándar de 48,3 mm, tratamientos superficiales específicos (por ejemplo, galvanización en caliente) y cumplimiento de la relación altura-base 3:1 de OSHA para evitar que se vuelque.
Los gerentes de proyecto deben evaluar el terreno del sitio, la capacidad de carga máxima (clase de carga) y la forma de la estructura antes de emitir órdenes de compra o alquiler.
Los ingenieros clasifican las plataformas de acceso temporal utilizando un enfoque mutuamente excluyente. Las estructuras se construyen hacia arriba desde el suelo o cuelgan hacia abajo de una estructura anfitriona. Comprender esta división de ingeniería primaria ayuda a los gerentes de proyectos a reducir inmediatamente sus opciones de adquisición.
Las configuraciones admitidas dependen completamente de la estabilidad de los cimientos. Transmiten todo el peso estructural y las cargas vivas directamente al suelo.
Marco y soporte (marco fabricado): esta sigue siendo la opción más común en América del Norte para trabajos residenciales y comerciales ligeros. Los equipos lo implementan muy rápidamente. Sin embargo, requiere una base completamente nivelada. También sufre mucho bajo cargas puntuales industriales.
Andamios Móviles: Son torres independientes apoyadas sobre ruedas. Un punto de evaluación crítico es la seguridad de las ruedas. Cada unidad debe contar con frenos de rueda con bloqueo. Las unidades móviles funcionan mejor para tareas transitorias y de baja altura, como pintura o instalaciones MEP (mecánicas, eléctricas y de plomería) localizadas.
Andamios trepadores de mástil: cuentan con unidades de accionamiento motorizadas unidas a un mástil vertical fijo. Son ideales para mampostería pesada y trabajos extensos de fachada. Ofrecen una enorme capacidad de elevación y, al mismo tiempo, ocupan un espacio sorprendentemente pequeño.
Errores comunes con estructuras soportadas
Muchos contratistas no evalúan la compactación del terreno antes de la construcción. La colocación de placas de base sobre suelo suelto provoca inevitablemente un asentamiento diferencial. Este desplazamiento compromete toda la torre. En suelos sin pavimentar, utilice siempre tarimas de madera pesadas debajo de las placas de base.
Las plataformas suspendidas utilizan cables metálicos y aparejos elevados. Evitan por completo los obstáculos a nivel del suelo.
Dos puntos (etapa oscilante): sirve como estándar de la industria para el mantenimiento de rascacielos. Los equipos de lavado de ventanas y los contratistas de acristalamiento de rascacielos dependen en gran medida de los escenarios móviles.
Ajustable multipunto: Las estructuras industriales complejas requieren estas plataformas. Los verás dentro de silos, grandes tanques de almacenamiento y altas chimeneas industriales.
Riesgo de implementación: Las estructuras suspendidas no ocupan el suelo. Sin embargo, tienen estrictas limitaciones de peso. También exhiben una alta vulnerabilidad a las condiciones del viento. Los directores de proyecto deben exigir controles meteorológicos diarios. Los fuertes vientos pueden convertir fácilmente una plataforma suspendida en un péndulo peligroso.
Los equipos de adquisiciones debaten constantemente entre métodos heredados y sistemas propietarios modernos. Esta decisión B2B afecta simultáneamente la programación laboral y el gasto de capital.

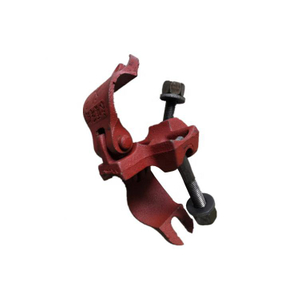

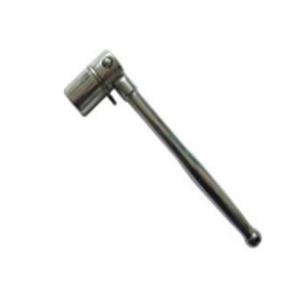

Este método heredado utiliza tubos de acero o aluminio con un diámetro exterior (OD) estándar de 48,3 mm. Los trabajadores conectan estos tubos utilizando acopladores giratorios y de ángulo recto especializados.
Ventajas: este método proporciona la máxima flexibilidad. Los equipos pueden navegar fácilmente por arquitecturas muy irregulares. También cuenta con un costo de material inicial mucho menor en comparación con los sistemas propietarios.
Desventajas: Sigue siendo extremadamente laborioso. Necesita andamios certificados y altamente capacitados para ensamblarlo de manera segura. Estos expertos deben calcular la distribución de carga manualmente y verificar la integridad de las juntas en cada punto de conexión.
Las opciones modernas utilizan componentes prediseñados con puntos de conexión fijos y estandarizados. Eliminan las conjeturas de la ecuación de montaje.

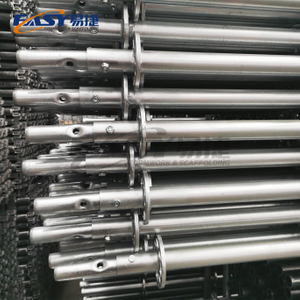

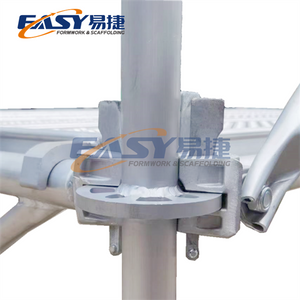

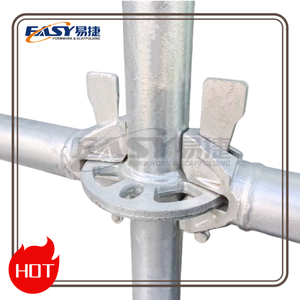

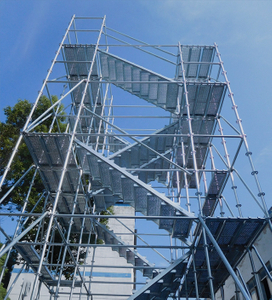

Andamio Ringlock: ingenieros en Alemania desarrollaron este robusto sistema. Cuenta con un nodo de roseta único que permite hasta ocho direcciones de conexión. Ringlock sirve como estándar mundial para infraestructura pesada, apuntalamiento de carga y acceso industrial complejo.

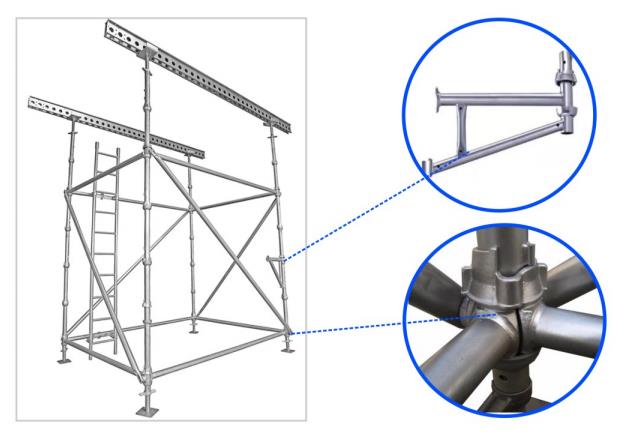

Andamio Cuplock: este sistema se originó en el Reino Unido. Utiliza un mecanismo de copa superior e inferior que bloquea hasta cuatro largueros horizontales simultáneamente. Resulta excepcional para estructuras curvas. Cuplock sigue siendo muy popular en Oriente Medio (especialmente los Emiratos Árabes Unidos) y los mercados europeos.

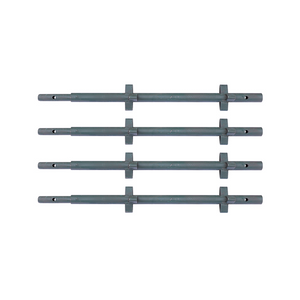

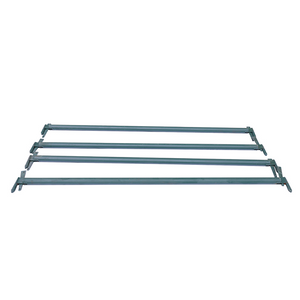

Andamio Kwikstage: esta variante utiliza una conexión de prensa en V y una fijación de cuña cautiva. Domina las obras de construcción en Australia y el Reino Unido. Kwikstage demuestra ser muy eficiente para fachadas estructurales rectas y grandes zonas residenciales.
Tabla comparativa: tubo y abrazadera frente a sistemas modernos
Característica | Tubo y abrazadera | Sistema moderno (por ejemplo, Ringlock) |
|---|---|---|
Método de conexión | Acopladores manuales en ángulo recto y giratorios | Rosetas fijas o copas con bloqueo |
Velocidad de montaje | Lento; requiere medición constante | Rápido; espaciado de nodos previamente medido |
Nivel de habilidad laboral | Alto; requiere entrenamiento avanzado | Moderado; mecanismos de bloqueo intuitivos |
Flexibilidad arquitectónica | Máximo; se adapta a cualquier geometría | Alto; pero restringido por longitudes fijas de los componentes |
Los marcos estándar no pueden resolver todos los obstáculos operativos. Ciertas tareas específicas requieren equipos altamente especializados para garantizar un acceso seguro.
Los albañiles enfrentan desafíos de acceso únicos. Normalmente eligen entre dos configuraciones específicas.
Sencillo (Putlog): esta configuración se basa directamente en la pared del edificio como soporte. Los trabajadores insertan tubos de putlog en los agujeros que quedan dentro del ladrillo. Funciona perfectamente para tareas estándar de albañilería de nivel inferior.
Doble (Independiente): Los canteros utilizan esta estructura completamente independiente. Eligen plataformas independientes cuando está estructural o estéticamente prohibido perforar una fachada terminada. Requiere una fila interior y exterior de estándares verticales para soportar la carga de forma independiente.
Una estructura en voladizo se proyecta hacia afuera desde la estructura del edificio utilizando agujas de acero en ángulo. Es obligatorio cuando el acceso por tierra sigue siendo imposible. Lo utilizará sobre carreteras activas, techos con pendiente pronunciada o zonas de suelo extremadamente débiles.
Este sistema opera sobre un mecanismo de poste vertical similar a un gato de automóvil. Los trabajadores accionan un pedal para elevar la plataforma. Proporciona una solución rentable para instalaciones de revestimiento residencial. Sin embargo, las pautas de OSHA restringen estrictamente su altura, limitándola generalmente a 48 pies.
Los contratistas a menudo desdibujan la línea entre las plataformas de acceso y los soportes estructurales. Esta idea errónea conduce a peligrosas asignaciones erróneas del equipo del sitio. Debemos trazar una línea firme entre los dos.

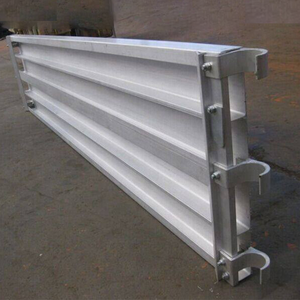

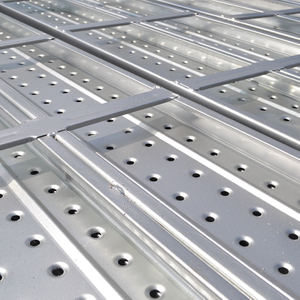

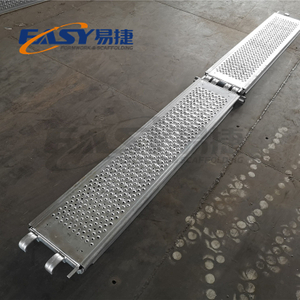

Los ingenieros diseñan un andamio principalmente para apoyar al personal, sus herramientas manuales y materiales de trabajo inmediatos. Los evaluadores prueban estas estructuras bajo clases de carga de acceso estándar (por ejemplo, servicio liviano a 25 psf, servicio mediano a 50 psf). Proporcionan una plataforma de trabajo segura, no una base estructural.

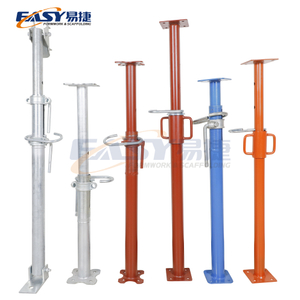

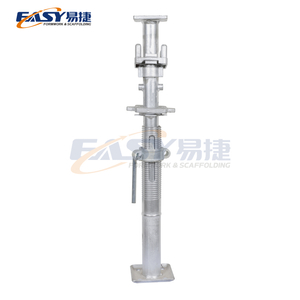

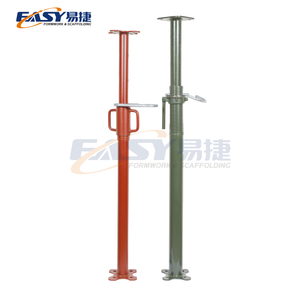

Los ingenieros diseñan apuntalamientos estrictamente para soportar un peso estructural masivo. Se utiliza apuntalamiento para sostener losas de encofrado de hormigón húmedo. También lo utiliza para apuntalar cimientos inseguros durante renovaciones históricas. Los sistemas de apuntalamiento soportan enormes cargas verticales.
Si bien algunos sistemas patentados robustos (como Ringlock de 60 mm de diámetro exterior) se adaptan fácilmente a tareas de apuntalamiento pesado, los marcos básicos no pueden hacerlo. Los marcos de acceso tradicionales nunca deben sustituir el apuntalamiento estructural sin un sello de ingeniería dedicado. El mal uso de marcos de acceso livianos para cimbras de concreto es una de las principales causas de derrumbes catastróficos en sitios.
Conseguir la estructura temporal correcta requiere un modelo de evaluación lógico. Los estimadores y gerentes de proyectos deben seguir este marco práctico de característica a resultado.

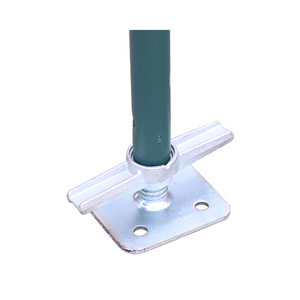

Primero, evalúe las condiciones del terreno. ¿El suelo soporta cargas puntuales pesadas? De lo contrario, deberá utilizar placas de base resistentes y suelas extendidas para distribuir el peso. Los terrenos irregulares o inclinados favorecen en gran medida los sistemas modulares ajustables en lugar de los marcos fabricados básicos. Los sistemas modulares cuentan con gatos de tornillo que se adaptan a cambios drásticos de elevación sin esfuerzo.
A continuación, analice el cronograma de su proyecto en comparación con las tarifas laborales locales. Para proyectos a corto plazo que presentan formas arquitectónicas muy complejas, Tube & Clamp suele ser la opción ganadora. Sin embargo, para proyectos industriales pesados a largo plazo, un sistema Ringlock resulta superior. El mayor costo inicial del material se compensa rápidamente con ciclos de ensamblaje de mano de obra rápidos y repetibles.
Debe verificar el cumplimiento de los estándares regionales antes de finalizar cualquier alquiler o compra. En EE. UU., consulte la Subparte L de OSHA. En Europa, siga la norma BS EN 12811-1. También debe tener en cuenta la crucial 'regla 3 a 1' (algunos códigos locales exigen 4:1). Las estructuras que superen tres veces su dimensión mínima de base deben sujetarse de forma segura al edificio anfitrión para evitar vuelcos catastróficos.
Finalmente, pregunte si las estructuras fijas son siquiera necesarias. Evalúe si los elevadores aéreos, los elevadores de pluma o los elevadores de tijera brindan un mejor retorno de la inversión. Para tareas de corta duración que requieren un mínimo de personal, los elevadores mecánicos móviles a menudo eliminan por completo la necesidad de estructuras fijas.
Gráfico de matriz de decisión
Escenario del proyecto | Tipo de estructura recomendado | Justificación clave |
|---|---|---|
Reemplazo de vidrio de gran altura | Suspendido en dos puntos (etapa de giro) | Evita los límites de altura; huella cero en el suelo. |
Construcción de tanques industriales pesados | Sistema de bloqueo de anillo | Maneja cargas puntuales inmensas; se envuelve alrededor de bordes curvos. |
Ladrillos residenciales (baja altura) | Marco y soporte | Barato; Despliegue rápido en suelo llano. |
Restauración de edificios patrimoniales complejos | Tubo y abrazadera | Navega por intrincadas mamposterías sin límites de nodos fijos. |
Seleccionar la mejor plataforma de acceso temporal requiere calcular varias variables. Debe mapear el terreno del sitio, evaluar las clases de carga requeridas, revisar las tarifas de mano de obra local y confirmar la duración del proyecto. Ningún producto resuelve a la perfección todos los problemas de acceso a la construcción.
Sin embargo, estandarizar su inventario en un sistema de andamio único y versátil escala las operaciones de manera eficiente. Sistemas como Ringlock o Cuplock reducen la fragmentación de componentes en múltiples sitios de trabajo. Esta estandarización también simplifica drásticamente la capacitación de la fuerza laboral. Los equipos ensamblan componentes familiares de forma más rápida y segura.
Tome medidas proactivas antes de emitir su próxima orden de adquisición. Consulte estrechamente con ingenieros estructurales autorizados o fabricantes de equipos acreditados. Asigne sus requisitos de carga precisos a las capacidades de componentes específicos para garantizar la integridad estructural.
R: El diámetro exterior (OD) estándar reconocido mundialmente es de 48,3 mm. Los fabricantes mantienen esta medida específica para garantizar una estricta interoperabilidad entre varios accesorios, acopladores y componentes modulares patentados en los mercados internacionales.
R: OSHA identifica formalmente los 'cuatro grandes' peligros fatales. Estos incluyen caídas desde elevaciones no seguras, ser golpeado por objetos o herramientas que caen, electrocución accidental por líneas eléctricas cercanas y colapso estructural catastrófico debido a sobrecarga o soporte deficiente de los cimientos.
R: Mezclar marcas patentadas introduce graves riesgos de ingeniería. Incluso dentro del mismo tipo de sistema (como Cuplock), diferentes fabricantes utilizan distintos grados de acero y tolerancias precisas. La mezcla de piezas anula las garantías del fabricante y crea distribuciones de carga impredecibles, lo que aumenta significativamente el riesgo de falla de las juntas.
