Andamio modular Ringlock para construcción y acceso industrial

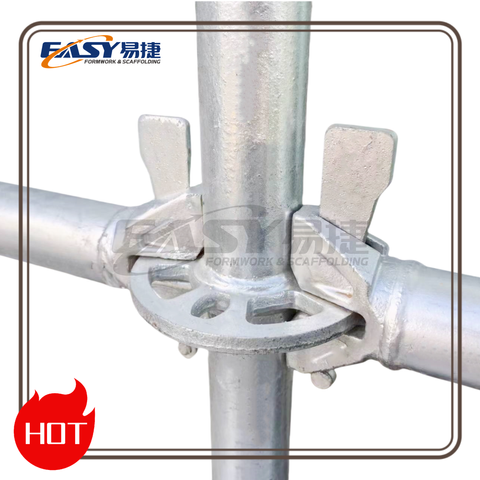

Los andamios Ringlock reúnen estándares verticales, largueros horizontales y tirantes diagonales a través de una conexión de roseta y cuña. Su disposición modular permite configurar plataformas de trabajo y estructuras de acceso alrededor de diferentes elevaciones de edificios, diseños de bahías y áreas de mantenimiento. Las conexiones de cuña ayudan a los equipos a ensamblar componentes coincidentes de manera eficiente, mientras que la construcción de acero y el tratamiento superficial adecuado respaldan el uso repetido en el proyecto.
Tianjin Easy Scaffolding Co., Ltd. suministra componentes, plataformas, escaleras y accesorios de acero Ringlock para contratistas, distribuidores de andamios y empresas de alquiler. Ya sea que esté comprando un paquete de proyecto o reponiendo piezas seleccionadas, comience con las dimensiones del sistema y el diseño previsto para que los componentes se puedan seleccionar juntos.
¿Qué incluye un sistema de andamios Ringlock?
Un paquete de proyecto normalmente combina los componentes estructurales principales con bases, terrazas, acceso y protección de bordes. Ordenar estándares y libros de contabilidad por sí solos no define un andamiaje de trabajo completo.
| Componente | Función principal | Qué especificar |
| Estándar vertical | Proporciona los puntos de conexión del miembro vertical y la roseta. | Longitud, diámetro del tubo, espesor de pared, distancia entre rosetas y disposición de las espigas |
| Libro mayor horizontal | Conecta estándares y establece la disposición de la bahía horizontal. | Familia de sistemas, dimensiones de bahía, cabezal de conexión y cantidad |
| Tirante diagonal | Refuerza la disposición de bahía y ascensor seleccionada | Dimensión de la bahía horizontal, altura de elevación y geometría del cabezal de refuerzo |
| Collar base y gato base ajustable | Proporcionar la conexión inicial y el ajuste de la base. | Configuración base, dimensiones del gato y ajuste requerido |
| Tablón de acero o plataforma de trabajo. | Forma la plataforma de trabajo. | Ancho de la plataforma, tramo de soporte, disposición de los ganchos y detalles de retención. |
| Soporte | Proporciona una extensión de plataforma donde se incluye en el diseño. | Ancho de extensión, disposición de la plataforma y detalle de conexión. |
| Barandilla y rodapié | Proporcionar la protección del borde de la plataforma especificada | Dimensiones de la plataforma, disposición de los rieles y conexión del rodapié |
| Escalera, pasamanos y puerta de acceso. | Formar la ruta de acceso planificada y la protección del aterrizaje. | Distribución de escaleras, dimensiones de rellano y conexiones. |
Se deben enumerar elementos adicionales, como pasadores de bloqueo, vigas de celosía o gatos de base giratoria, cuando lo requiera la configuración propuesta.
Estándares, libros mayores y tirantes de acero Ringlock
Las siguientes dimensiones describen familias de componentes catalogados. Seleccione la familia completa antes de unir libros de contabilidad, tirantes y plataformas.
| Familia de componentes | Diámetro exterior del tubo × Espesor de pared | Dimensiones catalogadas |

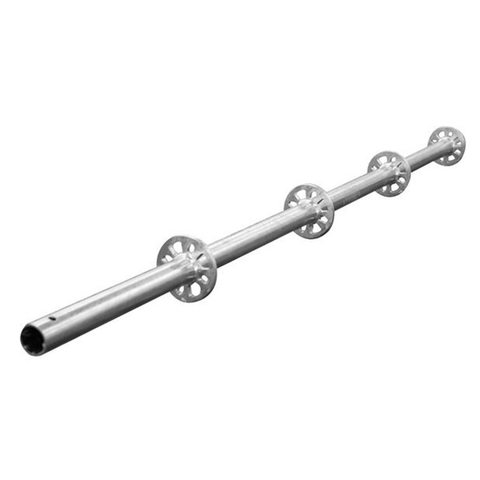

| Estándar vertical | 48,3 × 3,2 mm o 60,3 × 3,2 mm | Longitudes: 500 / 1000 / 1500 / 2000 / 2500 / 3000 mm |
| Libro mayor: familia de dimensiones de EE. UU. y Canadá | 48,3 × 3,2 / 3,0 / 2,5 mm | Longitudes: 650 / 920 / 1150 / 1830 / 2440 / 3050 mm |
| Libro mayor: familia de dimensiones de Australia/Nueva Zelanda | 48,3 × 3,2 / 3,0 / 2,5 mm | Longitudes: 732 / 1088 / 1400 / 1572 / 2072 / 2572 mm |
| Arriostramiento diagonal: familia de dimensiones de EE. UU. y Canadá | 48,3 × 2,75 mm o 48,3 × 2,50 mm | Dimensión de la bahía × altura de elevación: 650 / 920 / 1150 / 1830 / 2440 / 3050 × 2000 mm |
| Arriostramiento diagonal: familia de dimensiones de Australia/Nueva Zelanda | 48,3 × 2,75 mm o 48,3 × 2,50 mm | Dimensión de la bahía × altura de elevación: 732 / 1088 / 1400 / 1572 / 2072 / 2572 × 2000 mm |
Para una riostra, la dimensión de la bahía y la altura de elevación identifican la configuración a la que sirve; no son la longitud diagonal total del aparato ortopédico. Para libros de contabilidad, confirme la convención de longitud del dibujo y la distancia resultante entre estándares.
Estas etiquetas geográficas identifican familias de dimensiones del catálogo. No establecen la aprobación del proyecto ni la compatibilidad con el sistema de otro proveedor. Un diámetro de tubo de 48,3 mm por sí solo tampoco confirma que los cabezales de conexión, rosetas, espigas y ganchos de cubierta se ajusten al equipo existente.
Se enumeran las opciones de acero Q235 y Q345 para los estándares y largueros de estas familias de catálogo. Para los componentes principales enumerados se encuentran disponibles versiones galvanizadas en caliente y con recubrimiento en polvo; especifique el grado de acero y el acabado de cada artículo del pedido.
Plataformas, soportes y componentes de acceso
Elija la plataforma de trabajo junto con el diseño de la bahía. La gama de componentes Ringlock de Easy Scaffolding incluye tablones de acero, plataformas de aluminio y madera contrachapada, soportes, rodapiés, escaleras de acero, escaleras de aluminio y pasamanos.
Una serie de catálogos enumera tablones de acero de 320 mm de ancho en longitudes de 1,15, 1,57, 2,13 y 3,05 m, con soportes descritos para uno, dos o tres tablones de 320 mm de ancho. También enumera plataformas de aluminio y madera contrachapada de 610 mm de ancho y longitudes de 2,57 y 3,05 m. Estas son configuraciones de catálogo independientes; La selección de la plataforma debe seguir el plano de conexión y el tramo de soporte real.

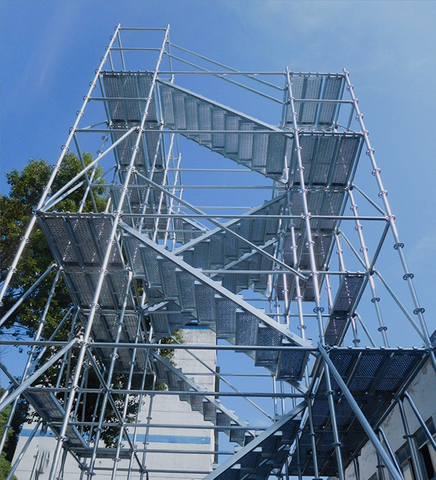

Para un paquete de acceso por escaleras, incluya las escaleras, los descansos, los pasamanos interiores y exteriores, las puertas y los componentes de conexión en la consulta. Para una extensión de plataforma, identifique la disposición de los soportes y la plataforma y la protección de bordes requeridas. Esto ayuda a establecer el alcance de la oferta antes de comparar los precios.
Elegir un paquete de proyecto o componentes de reemplazo
Para contratistas: Envíe el plano o elevación del andamio, la altura de trabajo, la disposición de la bahía, el espaciamiento de elevación, la ruta de acceso y las cargas de diseño o servicio de plataforma requeridas. Cuando se considere Ringlock para una aplicación de soporte o apuntalamiento, incluya la disposición de soporte y los requisitos de ingeniería para que la configuración propuesta pueda revisarse para ese uso.
Para distribuidores: Prepare una combinación detallada de estándares, libros mayores, tirantes, plataformas y accesorios. Identifique la familia de dimensiones, el material y el acabado de cada artículo, junto con las cantidades y cualquier requisito de etiquetado o embalaje.
Para empresas de alquiler: Identifique el equipo existente antes de solicitar stock de reemplazo. Las fotografías de conexión, los dibujos de componentes y las dimensiones de muestra ayudan a verificar la geometría de las rosetas, las cabezas de cuña, las espigas y las interfaces de la plataforma. Mantenga las familias de componentes coincidentes claramente identificadas en el programa de compras.
Información para enviar para una cotización de andamios Ringlock
Envíe una lista de materiales existente o proporcione la siguiente información del proyecto:
- Ubicación del proyecto, aplicación y puerto de destino.
- Planta o alzado, largo total, ancho y alto de trabajo.
- Dimensiones de la bahía, alturas de elevación y número de niveles de trabajo.
- Cargas de servicio o de diseño de plataforma, con requisitos de acceso, amarre y soporte mostrados en el diseño.
- Familia de componentes, tamaños de tubos, calidad de acero y acabado.
- Cantidades para estándares, largueros, tirantes, bases, plataformas, elementos de acceso y protección de bordes.
- Planos o fotografías de equipos existentes para pedidos de reemplazo.
- Documentos técnicos requeridos, fecha de entrega, requisitos de embalaje y términos comerciales.
Si el proyecto requiere documentación de prueba, identifique los componentes propuestos y el estándar requerido con la consulta para que los documentos relevantes y su alcance puedan compararse con el pedido.
Preguntas comunes sobre compras
¿Puedo pedir componentes Ringlock individuales?
Puede solicitar estándares, libros de contabilidad, tirantes o accesorios seleccionados, así como un paquete de proyecto. Incluya dimensiones, detalles de conexión y cantidades para que la consulta identifique los artículos correctos. Las cantidades mínimas de pedido y los calendarios de entrega se confirman para el pedido propuesto.
¿Son intercambiables los estándares de 48,3 mm y 60,3 mm?
Son diferentes opciones de tamaño de tubo. Verifique el diseño completo del componente y los detalles de conexión antes de seleccionar cualquier versión o combinar piezas con el stock existente.
¿Esta página también cubre Ringlock de aluminio?

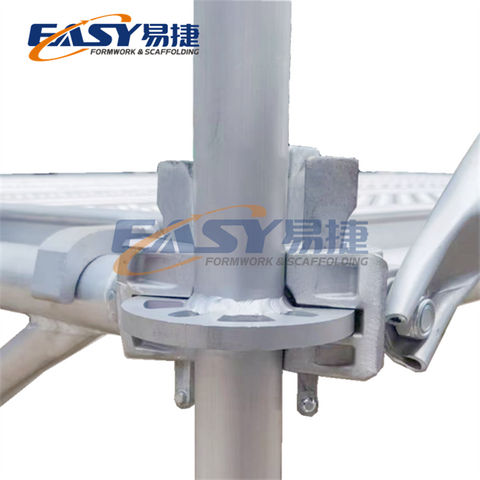

La gama de productos de Easy Scaffolding incluye Ringlock de acero y aluminio. Las dimensiones anteriores describen familias de componentes de acero. Para Ringlock de aluminio, envíe una consulta por separado identificando el modelo, material, diseño y documentación requeridos.
Solicite su cotización de andamios Ringlock
Envíe su lista de componentes o dibujos del proyecto a Easy Scaffolding, junto con el destino y la fecha de entrega requerida. Identifique si necesita un paquete de proyecto completo o piezas de repuesto seleccionadas para que la cotización cubra el alcance previsto.
