Definición de andamio Cuplock
¿Qué significan los andamios cuplock en la construcción?
El andamio Cuplock es una estructura modular de acceso y soporte que utiliza una junta de bloqueo de copa y hoja especialmente diseñada para conectar todos los miembros estructurales principales.
En la práctica de la construcción real, los andamios cuplock se refieren a un marco estandarizado formado por estándares verticales, largueros horizontales y tirantes diagonales, todos unidos en puntos nodales fijos.
A diferencia de los andamios tradicionales de tubos y acopladores, los andamios cuplock son un sistema de ingeniería.
Todos los componentes se fabrican según dimensiones y reglas de conexión unificadas, lo que ayuda a los contratistas a lograr:
instalación del sitio más rápida
mejor precisión de alineación
rendimiento estructural consistente
control de calidad más sencillo en el sitio
Este diseño sistematizado es una de las razones clave por las que los andamios cuplock se adoptan ampliamente tanto para aplicaciones de acceso como de soporte de servicio pesado.
¿Qué es un sistema de andamio cuplock?

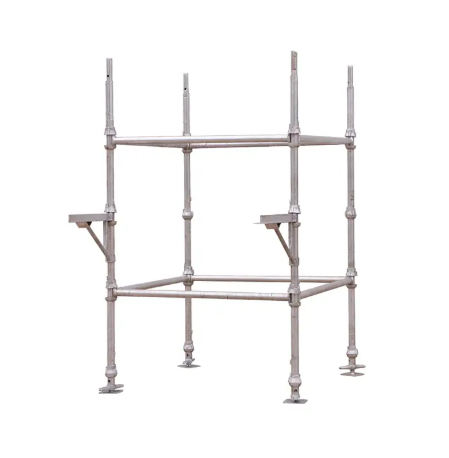

Un sistema de andamio cuplock es un conjunto completo de componentes estructurales compatibles diseñados según el mismo principio de conexión de junta de copa.
En un sistema de andamio cuplock estándar, los elementos principales normalmente incluyen:
estándares cuplock (miembros verticales)
libros mayores cuplock (miembros horizontales)
tirantes diagonales
gatos de base ajustables y gatos con cabeza en U
tablones de acero, barandillas y componentes de acceso
El concepto de sistema significa que cada pieza está diseñada para trabajar en conjunto estructuralmente.
Esto permite a los ingenieros y contratistas calcular la capacidad de carga con mayor precisión y diseñar estructuras de andamios más seguras y confiables.
Por qué los andamios Cuplock se utilizan ampliamente en todo el mundo
Los andamios Cuplock se utilizan ampliamente en infraestructura, plantas industriales, edificios comerciales y proyectos de ingeniería civil porque proporcionan un buen equilibrio entre resistencia, velocidad y flexibilidad.
Su popularidad mundial se debe principalmente a las siguientes ventajas:
alta capacidad de carga para apuntalamiento y soporte de encofrado
Montaje y desmontaje rápidos in situ.
conexión de nodo simple y confiable
Fácil adaptación a diseños repetitivos y de gran escala.
Para los contratistas que manejan horarios ajustados y condiciones complejas del sitio, los andamios Cuplock ofrecen una solución práctica y eficiente.
¿Cómo funcionan los andamios Cuplock?

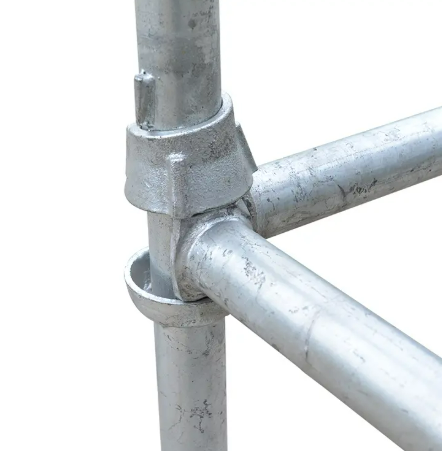

El principio de conexión del nodo cuplock
El núcleo de los andamios Cuplock es su exclusiva articulación en forma de copa.
Cada estándar vertical está soldado con copas inferiores fijas a intervalos regulares.
Se utiliza una copa superior móvil para bloquear los largueros y tirantes en su posición.
Cuando se colocan varios extremos de las cuchillas en la copa inferior y se gira la copa superior hacia abajo, se crea una unión firme y rígida.
Esta unión permite que varios miembros se reúnan en un nodo, formando un punto de transferencia de carga estable en la estructura.
Este diseño elimina la necesidad de pernos, tuercas o acopladores sueltos, lo que simplifica significativamente las operaciones en el sitio.
Cómo se fijan los libros de contabilidad y las llaves en un nodo
En un nodo, el sistema cuplock puede conectar:
Los extremos de las cuchillas de estos miembros descansan sobre la copa inferior y están bloqueados por la copa superior.
Este método de conexión proporciona:
bloqueo rápido con un simple movimiento
Rigidez uniforme de las juntas en toda la estructura.
Resistencia confiable a fuerzas verticales y horizontales.
También reduce el riesgo de una instalación incorrecta en comparación con los accesorios tradicionales para andamios.
Cómo se monta el sistema de andamio cuplock en obra
Un proceso típico de montaje de un sistema de andamio cuplock generalmente incluye:
Colocación de gatos de base ajustables en la base.
instalación de estándares cuplock verticalmente
conectar libros mayores y tirantes en cada nivel de nodo
añadiendo plataformas, barandillas y elementos de acceso
Debido a que todos los componentes están estandarizados y prediseñados, la mayoría de los ensamblajes se pueden completar con herramientas mínimas y menos pasos de instalación.
Esto mejora significativamente la velocidad de instalación y reduce la demanda general de mano de obra.
Cómo se desmontan eficazmente los andamios cuplock
El desmontaje se realiza girando la copa superior y soltando los extremos de las cuchillas.
Los componentes se pueden quitar rápidamente y apilar de forma organizada.
Este eficiente proceso de desmantelamiento:
acorta el tiempo de limpieza del sitio
mejora la eficiencia de reutilización de materiales
Reduce el daño a los componentes durante el manejo.
Componentes principales del sistema de andamios Cuplock

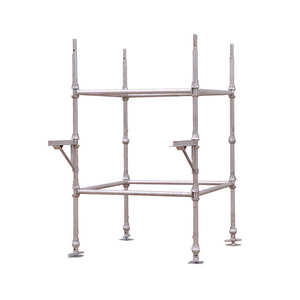

Cuplock estándar (vertical)
El estándar cuplock es el principal elemento de soporte de carga vertical del sistema.
Sus funciones principales incluyen:
transferir cargas verticales a la base o cimiento
Proporcionar puntos de conexión para largueros y tirantes.
formando la rejilla principal de carga de la estructura
Las copas están soldadas a una distancia fija a lo largo del estándar, lo que permite un posicionamiento rápido y preciso de todos los miembros horizontales y diagonales.

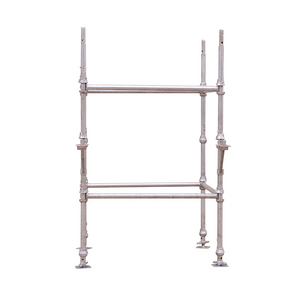

Libro mayor Cuplock (horizontal)
Los largueros Cuplock conectan estándares adyacentes horizontalmente y sostienen plataformas y cubiertas de trabajo.
Son responsables de:
distribuir cargas entre miembros verticales
controlar la geometría horizontal del andamio
tablones de soporte y sistemas de protección de bordes
Los extremos forjados de la hoja garantizan un acoplamiento preciso y firme con la junta cuplock.
soporte de copa
Se utilizan tirantes diagonales para mejorar la estabilidad lateral de la estructura.
Sus principales funciones son:
reduciendo el movimiento horizontal
mejorando la resistencia al viento y a las cargas dinámicas
aumento de la rigidez general del sistema de andamios cuplock
El refuerzo es especialmente importante para andamios de acceso de gran altura y torres de apuntalamiento pesadas.
Gato de base ajustable y gato con cabeza en U
Estos componentes se utilizan para:
nivelar el andamio en terreno irregular
transferir cargas de forma segura a la losa o cimentación
vigas de soporte y sistemas de encofrado en aplicaciones de apuntalamiento
Desempeñan un papel fundamental en el control de la distribución de carga y la precisión de la instalación.
Accesorios relacionados en sistema de andamios cuplock
Un sistema de andamio cuplock completo suele estar equipado con:
tablones y cubiertas de acero
barandillas y rodapiés
escaleras de acceso o unidades de escalera
componentes de bloqueo de seguridad
Estos accesorios permiten configurar el sistema como plataformas de trabajo seguras y eficientes.
Características clave de los andamios Cuplock
Alta capacidad de carga
Los andamios Cuplock están diseñados para soportar cargas verticales pesadas y fuerzas horizontales.
Esto lo hace adecuado para aplicaciones exigentes como soporte de encofrados, apuntalamiento de losas y estructuras de mantenimiento industrial.
Montaje y desmontaje rápidos
La junta de copa permite bloquear varios miembros en una sola operación, lo que reduce significativamente el tiempo de instalación en comparación con los sistemas de andamios tradicionales.
Conexión de nodo fuerte y estable
El mecanismo de bloqueo de la hoja y la copa crea una unión rígida y repetible, lo que ayuda a que toda la estructura mantenga una geometría estable durante el uso.
Configuración modular flexible
El diseño estandarizado permite configurar los andamios cuplock para:
fachadas rectas y curvas
plataformas de acceso multinivel
marcos industriales complejos
grandes torres de apuntalamiento
Larga vida útil y estructura reutilizable.
Con un tratamiento de superficie y una calidad de fabricación adecuados, los componentes de los andamios Cuplock se pueden reutilizar muchas veces, lo que reduce los costos de equipo a largo plazo.
Ventajas de utilizar andamios Cuplock
Ahorro de costes laborales
El método de conexión simplificado reduce los pasos de instalación y acorta el tiempo de trabajo en el sitio, lo que ayuda a los contratistas a reducir la mano de obra.
Alta eficiencia para grandes proyectos
Los andamios Cuplock funcionan particularmente bien en proyectos con:
Pérdida de material reducida en el sitio
Todos los componentes están sistematizados y son fáciles de administrar, lo que ayuda a evitar la pérdida excesiva de pequeños accesorios y mejora el control de inventario.
Plataforma de trabajo más segura en comparación con los andamios tubulares tradicionales
El diseño de junta diseñado y la geometría estandarizada ayudan a reducir los errores de instalación y mejorar la estabilidad general, proporcionando un entorno de trabajo más seguro para los equipos de construcción.
Aplicaciones de los andamios Cuplock
Andamio Cuplock para plataformas de acceso
Los andamios Cuplock se utilizan ampliamente para construir plataformas de acceso temporal para trabajos de fachada, operaciones de instalación, mantenimiento y acabado.
Su diseño modular permite a los contratistas crear:
Plataformas de trabajo continuas a diferentes alturas.
sistemas de protección de bordes seguros
Rutas de acceso flexibles para trabajadores y materiales.
La conexión de nodo rígido ayuda a mantener la estabilidad de la plataforma incluso bajo un uso diario intensivo.
Andamio Cuplock para soporte de encofrado y apuntalamiento
Una de las aplicaciones más importantes de los andamios cuplock es el soporte de encofrados de hormigón.
El sistema se utiliza comúnmente para soportar:
Debido a su alta capacidad de carga y transferencia de carga vertical confiable, los andamios cuplock funcionan bien en condiciones de apuntalamiento pesado.
Andamio Cuplock para soporte de losas y vigas.
Los estándares Cuplock combinados con gatos con cabeza en U pueden soportar directamente vigas de madera, vigas de aluminio y vigas de acero.
Esta configuración es especialmente adecuada para:
El espaciado regular de los nodos permite un control preciso de la altura y una distribución estable de la carga.
Andamios Cuplock para proyectos industriales y de infraestructura.
Los andamios Cuplock también se aplican ampliamente en:
En estos proyectos, el sistema es valorado por su rápida velocidad de montaje, alto nivel de seguridad y gran adaptabilidad a estructuras complejas.
Andamios Cuplock frente a otros sistemas de andamios
Andamios Cuplock vs andamios Ringlock
Ambos sistemas son soluciones de andamios modulares, pero se diferencian en el principio de conexión y en el enfoque de aplicación práctica.
Comparación de métodos de conexión
Los andamios Cuplock utilizan una junta de bloqueo de copa y hoja, mientras que los andamios Ringlock se basan en un disco de roseta con conexiones de cuña.
La junta cuplock permite bloquear varios miembros con una simple rotación de la copa superior.
Comparación de flexibilidad
Los andamios Ringlock generalmente ofrecen más opciones de conexión en ángulo.
Los andamios Cuplock se centran más en diseños repetitivos y regulares y en estructuras de soporte de alta resistencia.
Comparación típica del uso del proyecto
Los andamios Cuplock son ampliamente preferidos para:
apuntalamiento de losas y vigas
diseños de piso repetitivos
soporte de encofrado de grandes superficies
Los andamios Ringlock a menudo se seleccionan para geometrías más irregulares y formas de fachada complejas.
Andamio Cuplock versus andamio de tubo y acoplador
Comparación de eficiencia de instalación
Los andamios tradicionales de tubos y acopladores requieren muchos accesorios y pernos sueltos.
Los andamios Cuplock eliminan la mayoría de los componentes sueltos, lo que permite una instalación mucho más rápida.
Comparación de seguridad y estabilidad
La conexión de nodo estandarizada de los andamios Cuplock reduce el riesgo de montaje incorrecto y mejora la consistencia estructural general en comparación con los andamios de tubo tradicionales.
Capacidad de carga y rendimiento estructural de los andamios Cuplock
Por qué los andamios cuplock son adecuados para aplicaciones de trabajo pesado
Los andamios Cuplock están diseñados como un sistema de transporte de carga y no solo como un andamio de acceso.
Sus estándares verticales y uniones rígidas proporcionan recorridos de carga directos y eficientes.
Esto lo hace adecuado para:
cargas pesadas de encofrado
grandes vertidos de hormigón
torres de apuntalamiento de varios niveles
Rendimiento de carga vertical y carga horizontal
La carga vertical se transfiere a través de los estándares directamente a los gatos de base y a los cimientos.
Las fuerzas horizontales están controladas por largueros y refuerzos diagonales, que estabilizan la estructura contra:
Influencia del espaciado y la configuración en la capacidad de carga.
La capacidad de carga real de un sistema de andamio cuplock depende en gran medida de:
El diseño de ingeniería adecuado es esencial para lograr un rendimiento seguro.
Especificaciones comunes del sistema de andamios Cuplock
Diámetro y espesor del tubo estándar
Los estándares y largueros comunes para cuplock se producen con diámetros de tubo de acero y espesores de pared estandarizados para garantizar la compatibilidad y una resistencia predecible.
Longitudes de libro mayor comunes
Los largueros Cuplock se suministran en múltiples longitudes modulares, lo que permite tamaños de bahía flexibles para diferentes diseños de proyectos.
Espaciado típico de juntas de copa
El espacio fijo entre las juntas de copa en los estándares permite una rápida alineación de largueros y tirantes y garantiza alturas de módulos verticales consistentes.
Opciones de tratamiento de superficies
Dependiendo de los requisitos del proyecto y del entorno de servicio, los andamios Cuplock se pueden suministrar con:
El tratamiento HDG se elige comúnmente para uso a largo plazo y en exteriores.
Cómo elegir un sistema de andamio Cuplock adecuado
Según tipo de proyecto
Los andamios de acceso y las estructuras de apuntalamiento pesado tienen diferentes prioridades de diseño.
La configuración del sistema de andamios cuplock debe coincidir con la aplicación real.
Según la altura de trabajo y el requisito de carga.
Las estructuras más altas y las cargas más pesadas requieren:
Según los estándares locales y las condiciones del sitio.
Durante la selección del sistema se deben considerar las regulaciones locales, las condiciones del viento, la capacidad de los cimientos y el espacio de trabajo disponible.
Según la capacidad de fabricación del proveedor.
Un proveedor confiable debería poder proporcionar:
precisión dimensional estable
calidad de soldadura constante
certificados de materiales verificados
componentes completos del sistema
Pautas de instalación y seguridad para andamios Cuplock
Secuencia básica de instalación de andamios cuplock.
Un proceso de montaje estándar normalmente incluye:
establecer posiciones base
ajuste de gatos de base y nivelación
estándares de instalación
conectar libros mayores y tirantes nivel por nivel
instalación de plataformas y componentes de seguridad
Inspección antes de su uso
Antes de la operación, se debe revisar el andamio para detectar:
bloqueo adecuado de todas las juntas de copa
correcta instalación de refuerzos
base estable y soporte de base
Prácticas de trabajo seguras en el sistema de andamios cuplock
Las buenas prácticas en el sitio incluyen:
Control de cargas de trabajo en plataformas.
impedir el desmantelamiento no autorizado
mantener rutas de acceso claras
Errores de instalación comunes que se deben evitar
Los errores típicos incluyen:
faltan tirantes diagonales
soporte de base desigual
espaciado de bahía incorrecto
bloqueo incompleto de las copas superiores
Estándares de calidad y requisitos de fabricación para andamios Cuplock
Requisitos de materiales
El acero estructural de alta calidad es esencial para garantizar resistencia y durabilidad.
Calidad de soldadura y forja.
Las juntas de copa, palas y piezas soldadas deben producirse con un estricto control de calidad para garantizar una transferencia de carga adecuada.
Precisión y tolerancia dimensional
Las dimensiones precisas son fundamentales para un montaje rápido y un rendimiento de unión ajustado.
Protección de superficies y resistencia a la corrosión.
Un tratamiento superficial adecuado mejora significativamente la vida útil y reduce los costos de mantenimiento.
Preguntas frecuentes
¿Los andamios Cuplock son adecuados para soportes de encofrados pesados?
Sí. Los andamios Cuplock se utilizan ampliamente para apuntalamiento de losas y vigas debido a su alta capacidad de carga y rendimiento estable de las juntas.
¿Se pueden utilizar los andamios Cuplock para proyectos de gran altura?
Con un diseño de ingeniería correcto y un refuerzo adecuado, los andamios Cuplock se pueden aplicar a estructuras de apuntalamiento y acceso de gran altura.
¿Cuál es la diferencia entre el andamio cuplock y el sistema de andamio cuplock?
Un andamio Cuplock generalmente se refiere a la estructura ensamblada en el sitio, mientras que un sistema de andamio Cuplock se refiere al conjunto completo de componentes compatibles y reglas técnicas de diseño.
¿Cuánto tiempo se pueden reutilizar los andamios cuplock?
Con un mantenimiento adecuado y protección contra la corrosión, los andamios Cuplock se pueden reutilizar durante muchos años en múltiples proyectos.
Por qué los andamios Cuplock son una solución de construcción confiable
Los andamios Cuplock han demostrado ser una solución altamente eficiente y confiable para la construcción moderna, combinando una instalación rápida, un rendimiento estructural sólido y un diseño modular flexible. Desde plataformas de acceso hasta soportes de encofrado de alta resistencia, un
sistema de andamios cuplock bien diseñado puede mejorar significativamente la eficiencia, la seguridad y el control de costos del proyecto.
Como fabricante profesional de andamios cuplock, Tianjin Easy Scaffolding Co., Ltd ofrece una gama completa de estándares, largueros, tirantes, gatos y accesorios cuplock fabricados bajo un estricto control de calidad.
Con una cadena de suministro integrada de producción y exportación, capacidades avanzadas de soldadura y galvanizado y una amplia experiencia en proyectos internacionales, la empresa es capaz de ofrecer:
calidad del producto estable y consistente
Suministro de sistema completo para aplicaciones de acceso y apuntalamiento.
compatibilidad de componentes orientados a la ingeniería
Entrega confiable para proyectos en el extranjero a gran escala.
Al elegir un fabricante experimentado con una sólida capacidad técnica y de producción, los contratistas y distribuidores pueden garantizar que sus proyectos de andamios cuplock se construyan sobre una base segura, eficiente y confiable a largo plazo.
