¿Cómo es que hoy en día los edificios altos se elevan tan rápidamente? Los proyectos modernos necesitan sistemas constructivos eficientes. Una solución importante es el encofrado autotrepante, un sistema que permite que las plataformas de encofrado se muevan hacia arriba con la estructura durante la construcción.
En la industria de equipos de construcción, empresas como Tianjin Easy Scaffolding Co., Ltd. desarrollan sistemas de andamios y encofrados utilizados en proyectos de edificios de gran altura. En este artículo, aprenderá qué es el encofrado autotrepante , cómo funciona, sus componentes principales y dónde se usa comúnmente en la construcción vertical de concreto.
El encofrado autotrepante es un sistema de construcción especializado que se utiliza para construir estructuras de hormigón armado que se elevan verticalmente, como núcleos de edificios de gran altura, muros de corte y huecos de ascensores. A diferencia de los sistemas de encofrado tradicionales que deben levantarse y reposicionarse mediante grúas torre después de cada vertido de hormigón, el encofrado autotrepante está diseñado para moverse hacia arriba a lo largo de la estructura a medida que avanza la construcción. Esta capacidad permite que el conjunto del encofrado, las plataformas de trabajo y los sistemas de soporte permanezcan conectados al edificio mientras avanzan de un nivel al siguiente.
El encofrado autotrepante es un sistema de construcción utilizado en estructuras de hormigón de gran altura donde la plataforma de encofrado sube a lo largo del edificio a medida que avanza la construcción. A diferencia del encofrado convencional que debe levantarse con grúas, el sistema utiliza mecanismos de trepado integrados, a menudo hidráulicos, para moverse verticalmente mientras permanece anclado a la estructura.
En los proyectos de construcción modernos, este sistema apoya procesos de construcción verticales continuos. Los trabajadores pueden realizar actividades de instalación de refuerzo, vertido de hormigón e inspección directamente desde las plataformas integradas unidas a la estructura de encofrado. Una vez que una sección de concreto ha curado hasta alcanzar la resistencia requerida, el sistema sube al siguiente nivel, lo que permite que el ciclo de construcción continúe con una interrupción mínima.
Un sistema de encofrado autotrepante combina varios elementos estructurales que operan juntos para soportar la construcción vertical. En lugar de funcionar como equipos independientes, estos componentes forman una plataforma integrada que se mueve hacia arriba a lo largo del edificio a medida que la estructura crece.
Básicamente, el sistema se compone de paneles de encofrado, marcos de soporte, mecanismos de trepado y plataformas de trabajo. Los paneles de encofrado dan forma a los muros de hormigón armado, mientras que el marco estructural soporta las cargas generadas durante el vertido de hormigón y las actividades de construcción. El mecanismo de ascenso permite que todo el conjunto se mueva hacia arriba y las plataformas de trabajo brindan áreas seguras para que los equipos de construcción realicen sus tareas.
Una característica clave de este sistema es su conexión con la estructura de hormigón parcialmente terminada. Los puntos de anclaje incrustados en hormigón previamente vertido proporcionan lugares de fijación para el sistema trepador. Estos anclajes permiten que el conjunto de encofrado permanezca conectado de forma segura al edificio mientras se mueve verticalmente.
Debido a que el sistema permanece unido a la estructura durante toda la construcción, la alineación se puede mantener más fácilmente que con el encofrado convencional elevado con grúa. Este concepto estructural permite a los equipos de construcción construir estructuras altas de hormigón armado de manera eficiente mientras mantienen una geometría de pared consistente en muchos niveles.
En proyectos de edificios de gran altura, las estructuras verticales de hormigón generalmente se construyen mediante una secuencia de ciclos de fundición repetidos. El encofrado autotrepante respalda este proceso al permitir que el sistema de encofrado se mueva hacia arriba después de completar cada nivel de concreto. En lugar de desmontar y reubicar los paneles de encofrado en cada etapa, el sistema trepante avanza a lo largo del edificio en un proceso controlado y continuo.
Durante la construcción, el conjunto del encofrado permanece sujeto a la estructura mediante ménsulas de anclaje y sistemas de guías. Una vez que una sección de concreto alcanza la resistencia requerida, el mecanismo de ascenso eleva toda la plataforma (incluidos los paneles de encofrado, los marcos de soporte y las plataformas de trabajo) al siguiente nivel de construcción.
Este enfoque permite a los equipos de construcción mantener un flujo de trabajo estable, lo cual es especialmente importante en edificios altos donde pueden ser necesarios docenas de ciclos de fundición vertical.

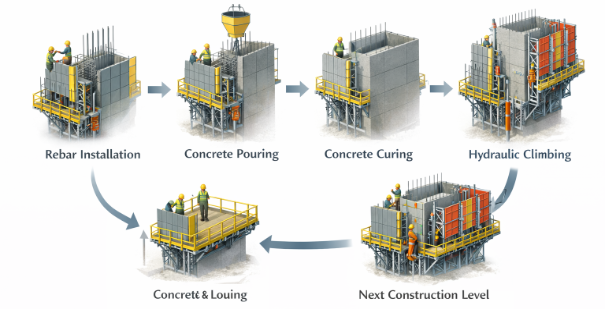

El funcionamiento de un sistema de encofrado trepante sigue una secuencia repetida de etapas de construcción. Cada etapa prepara la estructura para la siguiente sección vertical de hormigón.
Ciclo de construcción típico:
1. Instalación de refuerzo y posicionamiento del encofrado Antes de verter el hormigón, se instalan barras de refuerzo de acuerdo con el diseño estructural. Los paneles de encofrado se colocan alrededor de la jaula de refuerzo, creando el molde que define la forma del muro o núcleo de hormigón.
2. Vertido y curado del hormigón. Se vierte el hormigón en los paneles de encofrado y se deja curar. Durante esta etapa, el conjunto del encofrado queda firmemente sujeto a la estructura mediante sistemas de anclaje que estabilizan la plataforma.
3. Operación de trepado Una vez que el hormigón alcanza la resistencia requerida, el mecanismo de trepado se activa y eleva toda la estructura del encofrado al siguiente nivel de construcción.
4. Preparación para el siguiente ciclo Una vez que el sistema alcanza su nueva posición, se fija a nuevos puntos de anclaje y comienza el siguiente ciclo de construcción.
Este proceso continúa repetidamente hasta que la estructura vertical alcanza su altura final.
La mayoría de los sistemas de encofrado autotrepante modernos se basan en mecanismos hidráulicos para realizar el movimiento trepante. Los cilindros hidráulicos generan la fuerza necesaria para levantar todo el conjunto del encofrado, incluidos paneles, plataformas de trabajo y equipos de construcción.
Se instalan rieles guía a lo largo de la estructura para garantizar que el sistema se mueva hacia arriba en una trayectoria controlada. Estos carriles evitan el movimiento lateral y ayudan a mantener la correcta alineación vertical del encofrado.
La interacción entre los dispositivos hidráulicos y los sistemas de guía es esencial para operaciones de ascenso seguras y estables.
Componente | Función |
Cilindros hidráulicos | Proporcionar fuerza de elevación para mover el encofrado hacia arriba. |
Soportes de escalada | Conecte el sistema de elevación al marco estructural. |
Rieles guía | Mantener la alineación vertical durante la escalada. |
Anclajes estructurales | Transferir cargas a la estructura de hormigón. |
Juntos, estos elementos permiten que el conjunto de encofrado suba suavemente a lo largo del edificio sin necesidad de levantarlo con una grúa.
Mantener la estabilidad durante las operaciones de ascenso es fundamental, particularmente en estructuras altas donde la construcción se realiza a alturas significativas. Para garantizar un funcionamiento seguro, los sistemas de encofrado autotrepante se basan en puntos de anclaje integrados dentro de la estructura de hormigón previamente colada.
Estos anclajes soportan el peso del sistema de encofrado y transfieren cargas de forma segura al edificio. Durante el ascenso, los anclajes también guían el movimiento del sistema, asegurando que el levantamiento se produzca de forma controlada y equilibrada.
Además de la estabilidad estructural, la seguridad de los trabajadores está respaldada por sistemas de plataforma integrados. Los equipos de construcción operan desde plataformas de trabajo de varios niveles que incluyen barandillas, barreras de seguridad y rutas de acceso designadas.
Las características de seguridad comunes incluyen:
● Sistemas de barandillas que ayudan a prevenir caídas desde plataformas elevadas
● Áreas de trabajo cerradas que protegen a los trabajadores durante la instalación de refuerzo y vertido de concreto.
● Mecanismos de elevación controlados que garantizan un movimiento vertical suave del conjunto del encofrado.
Al combinar anclaje estructural, sistemas de elevación hidráulica y plataformas de seguridad integradas, el encofrado autotrepante permite a los equipos de construcción realizar operaciones de construcción verticales de forma segura y eficiente.

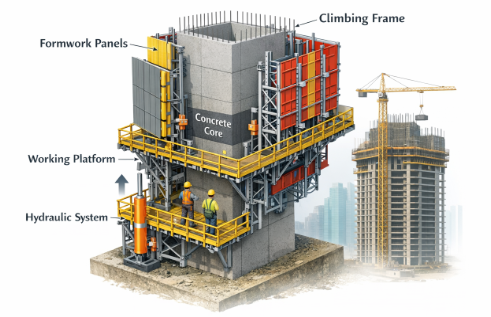

Un sistema de encofrado autotrepante consta de varios componentes estructurales y mecánicos que operan juntos durante la construcción vertical. Estos componentes permiten que el sistema mantenga la estabilidad, respalde las actividades de construcción y se mueva hacia arriba a lo largo de la estructura a medida que se completa cada sección de concreto.
Debido a que el sistema debe soportar cargas pesadas de concreto fresco, trabajadores y equipos, cada componente desempeña un papel específico en el mantenimiento de la integridad estructural durante el ciclo de construcción.
Los paneles de encofrado son las superficies utilizadas para moldear muros, núcleos y otros elementos verticales de hormigón armado. Estos paneles determinan la forma y el acabado de la estructura de hormigón y deben permanecer alineados con precisión durante todo el proceso de construcción.
Soportando estos paneles hay marcos estructurales y soportes que distribuyen las cargas a través del conjunto del encofrado. Estos marcos estabilizan los paneles durante el vertido del hormigón y mantienen la rigidez durante las operaciones de trepado.
Las funciones clave de los paneles de encofrado y las estructuras de soporte incluyen:
● Conformación de muros de hormigón armado y núcleos verticales.
● Mantener dimensiones y alineación precisas en múltiples niveles de construcción.
● Transferencia de cargas del hormigón fresco y del equipo de construcción a la estructura trepadora.
Juntos, estos elementos forman el marco estructural principal del sistema de encofrado trepante.
Los dispositivos trepadores hidráulicos proporcionan la fuerza mecánica necesaria para elevar el sistema de encofrado entre niveles de construcción. Los cilindros hidráulicos se extienden hacia arriba a lo largo de rieles trepadores o soportes unidos a la estructura, elevando gradualmente todo el conjunto.
Debido a que los sistemas hidráulicos permiten una elevación controlada, se utilizan ampliamente en la tecnología de encofrado trepante. El proceso de elevación se produce en una serie de pasos coordinados que mantienen la plataforma en equilibrio mientras se mueve verticalmente.
Algunos sistemas centrados en edificios incorporan configuraciones de ascenso hidráulico especializadas, incluidas soluciones como el Sistema de autotrepado hidráulico de seguridad (SCP, por sus siglas en inglés) diseñado para entornos de construcción vertical.
Los sistemas de anclaje conectan el conjunto de encofrado trepante a la estructura de hormigón. Los anclajes generalmente se incrustan en el concreto durante las primeras etapas de construcción y luego sirven como puntos de fijación para el sistema de trepa.
Estos componentes de anclaje desempeñan varias funciones importantes:
● Soportar el peso de la estructura del encofrado.
● Transferencia de cargas a la estructura del edificio.
● Guiar el sistema durante el movimiento vertical
Se instalan rieles guía a lo largo de la estructura para controlar el camino de escalada. Garantizan que el conjunto de encofrado se mueva verticalmente sin desplazamientos horizontales no deseados.
Elemento estructural | Papel en el sistema |
Anclajes empotrados | Apoyar y asegurar la estructura de escalada. |
Soportes de escalada | Conecte los anclajes al marco del encofrado. |
Rieles guía | Mantener la alineación vertical |
Las plataformas de trabajo están integradas en la estructura del encofrado para proporcionar áreas seguras y organizadas para las actividades de construcción. Estas plataformas suelen estar dispuestas en múltiples niveles alrededor del conjunto de encofrado.
Cada nivel está diseñado para tareas específicas. Las plataformas superiores se pueden utilizar para la instalación de refuerzos, mientras que las plataformas inferiores soportan ajustes de encofrado y operaciones de acabado del hormigón.
Las características importantes de estas plataformas incluyen:
● Plataformas de trabajo de varios niveles que permiten que se realicen diferentes actividades de construcción simultáneamente
● Sistemas de barandillas que protegen a los trabajadores de caídas durante operaciones a gran altura.
● Rutas de acceso y escaleras que permitan el movimiento seguro entre niveles de plataforma.
Al integrar plataformas de trabajo en la estructura de escalada, el sistema proporciona un entorno estable donde los equipos pueden realizar tareas de construcción de forma segura mientras el edificio continúa elevándose.
Los sistemas de encofrado autotrepante se utilizan ampliamente en proyectos que involucran estructuras altas de hormigón armado. Estos sistemas son particularmente efectivos en entornos donde la construcción vertical debe repetirse en muchos niveles manteniendo una alineación constante.
En la construcción moderna de gran altura, el encofrado autotrepante apoya los procesos de construcción continuos al permitir que la plataforma del encofrado suba a lo largo de la estructura a medida que se completa cada nivel.
Uno de los usos más habituales del encofrado autotrepante es en la construcción de núcleos estructurales. Los muros centrales son elementos centrales de los edificios de gran altura y normalmente contienen huecos de ascensores, escaleras y conductos de servicio.
Debido a que estas estructuras se extienden verticalmente a lo largo de toda la altura del edificio, el encofrado trepante permite a los equipos de construcción mantener la alineación mientras repiten el mismo ciclo de construcción en muchos pisos.
Las aplicaciones típicas incluyen:
● Huecos de ascensores que requieren paredes de hormigón lisas y alineadas con precisión.
● Núcleos de escaleras que forman parte del sistema de estabilidad estructural del edificio.
● Núcleos de servicio que contienen sistemas mecánicos y eléctricos.
El encofrado autotrepante también se utiliza mucho en la construcción de torres altas de hormigón armado. En estos proyectos, los muros de corte y los núcleos estructurales se construyen continuamente desde los cimientos hacia arriba.
Debido a que el sistema de encofrado sube a lo largo de la estructura, los equipos de construcción pueden mantener un flujo de trabajo constante sin desmantelar y reubicar repetidamente los paneles de encofrado.
Los elementos estructurales comunes construidos con encofrado trepante incluyen:
Elemento estructural | Propósito en edificios de gran altura |
Muros de corte | Proporcionar resistencia lateral contra cargas de viento o sísmicas. |
Núcleos de hormigón armado | Ascensores de soporte y sistemas de servicio. |
Muros estructurales verticales | Transferir cargas desde los pisos superiores a los cimientos. |
Al soportar la construcción vertical continua, el encofrado autotrepante se ha convertido en una tecnología importante en los proyectos modernos de rascacielos de hormigón armado.
El encofrado autotrepante juega un papel importante en la construcción moderna de hormigón armado, permitiendo que las plataformas de encofrado se muevan hacia arriba con la estructura durante cada etapa de construcción. A través de mecanismos de escalada coordinados, componentes estructurales y ciclos de construcción repetidos, el sistema respalda la construcción vertical eficiente y controlada en proyectos de gran altura. Las soluciones desarrolladas por Tianjin Easy Scaffolding Co., Ltd. brindan sistemas de encofrado confiables que ayudan a mejorar la eficiencia de la construcción, la precisión estructural y la seguridad en el sitio.
R: El encofrado autotrepante se utiliza para construir estructuras verticales de hormigón armado, como muros centrales, huecos de ascensores y muros de corte en edificios de gran altura.
R: El encofrado autotrepante se mueve hacia arriba mediante sistemas trepadores hidráulicos o mecánicos después de que cada vertido de concreto alcanza la resistencia requerida.
R: Un sistema de encofrado autotrepante generalmente incluye paneles de encofrado, marcos de soporte, dispositivos hidráulicos de trepado, rieles guía y plataformas de trabajo.
R: El encofrado autotrepante es más adecuado para estructuras altas de hormigón donde se requieren ciclos de construcción verticales repetidos.
