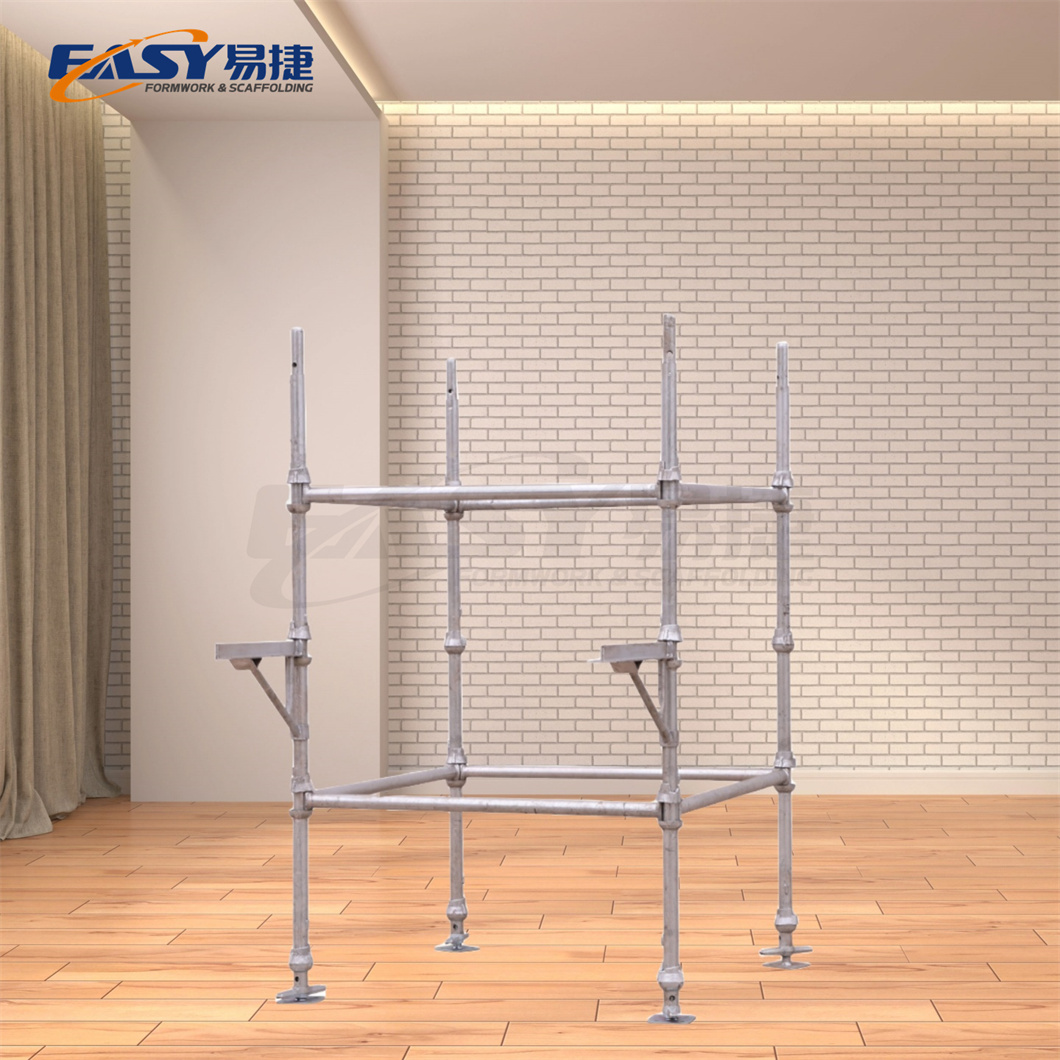

Descripción general de seguridad de los andamios cuplock
¿Se considera el andamio Cuplock un sistema seguro en la construcción moderna?
En la industria de la construcción actual, los andamios cuplock generalmente se consideran un sistema de andamios modular seguro y confiable cuando se diseñan, fabrican, instalan y mantienen adecuadamente.
A diferencia de los andamios tradicionales de tubo y acoplador, los andamios cuplock no se ensamblan libremente en el sitio.
Se basa en un sistema estructural estandarizado con puntos de conexión predefinidos y compatibilidad de componentes.
Este diseño basado en sistemas permite a los ingenieros y equipos de obra controlar mejor las rutas de carga, la estabilidad y el comportamiento estructural general.
Desde un punto de vista práctico, los andamios cuplock se utilizan ampliamente en proyectos que involucran:
cargas temporales pesadas
grandes áreas de trabajo
diseños estructurales repetitivos
cronogramas de construcción estrictos
Estos escenarios de aplicación requieren en sí mismos un alto nivel de seguridad estructural.
Cómo se define la seguridad para los sistemas de andamios cuplock
Cuando se habla de la seguridad de un sistema de andamio cuplock , la seguridad no solo significa si los trabajadores pueden pararse en la plataforma.
Se refiere principalmente a los siguientes aspectos de ingeniería y operativos:
la capacidad de la estructura para soportar con seguridad todas las cargas de diseño
la estabilidad del andamio bajo fuerzas verticales y horizontales
la confiabilidad de todas las conexiones de nodos
la resistencia a errores de instalación e impactos accidentales
El rendimiento a largo plazo de los componentes durante el uso repetido.
En otras palabras, la seguridad de los andamios Cuplock es una combinación de desempeño estructural y gestión del sitio.
¿Qué diferencia a los andamios cuplock de los andamios tradicionales en el diseño de seguridad?
La diferencia clave radica en la sistematización.
Los andamios Cuplock utilizan un sistema de conexión de nodos fijos, que ofrece:
geometría controlada de la estructura
rendimiento conjunto repetible
Reducción de la dependencia de accesorios sueltos.
Esto mejora enormemente la consistencia en el sitio y reduce la posibilidad de un ensamblaje inseguro causado por componentes mezclados o una instalación inadecuada del acoplador.
Diseño de seguridad estructural de andamios cuplock.
Diseño del nodo de articulación de copa y su función de seguridad.
El corazón de la seguridad de los andamios Cuplock reside en su articulación en forma de copa.
Principio de bloqueo de copa superior e inferior
Cada estándar vertical está soldado con copas inferiores fijas a intervalos regulares.
Cuando se insertan largueros y tirantes, una copa superior móvil se gira hacia abajo para bloquear todos los extremos de la hoja.
Este principio de bloqueo proporciona:
un bloqueo mecánico positivo
sujeción uniforme de todos los miembros conectados
Confirmación visual clara de que la junta está correctamente cerrada.
Una vez que la copa superior gira y asienta completamente, la articulación se convierte en un punto de conexión rígido.
Enganche del extremo de la hoja y comportamiento antideslizante.
Los extremos de las hojas de los largueros y tirantes tienen forma para asentarse de forma segura en la copa inferior.
Este diseño ayuda:
evitar resbalones accidentales durante la instalación
Estabilizar los miembros antes del bloqueo final.
mantener la alineación correcta de los componentes
La geometría de la hoja y la copa garantiza que las cargas se transfieran directamente a través del contacto acero con acero.
Mecanismo de transferencia de carga en andamios cuplock
Transferencia de carga vertical a través de estándares.
En una estructura de andamio cuplock, cargas verticales de:
se transfieren directamente a los estándares verticales.
Los estándares actúan como columnas continuas de carga, transfiriendo fuerzas hacia los gatos de base y los cimientos en un camino claro y directo.
Esta sencilla ruta de carga vertical es una de las principales razones por las que los andamios Cuplock se utilizan ampliamente para estructuras de soporte de alta resistencia.
Distribución de fuerza horizontal mediante largueros y tirantes.
Fuerzas horizontales, como:
cargas de viento
movimiento obrero
movimiento de equipos
se resisten principalmente mediante largueros y tirantes diagonales.
El diseño de cuadrícula regular y las conexiones de nodos rígidos permiten que las fuerzas horizontales se distribuyan en múltiples bahías en lugar de concentrarse en un solo punto.
Redundancia estructural e integridad del sistema de andamios cuplock
Un sistema de andamio cuplock configurado correctamente contiene múltiples rutas de carga interconectadas.
Esto proporciona redundancia estructural, es decir:
La integridad del sistema mejora porque todos los componentes están diseñados para funcionar juntos dentro de una geometría unificada.
Seguridad de la conexión y confiabilidad del nodo
Rendimiento de bloqueo mecánico de juntas cuplock
Las juntas Cuplock se basan en un bloqueo mecánico en lugar de una sujeción basada en fricción.
Esto ofrece varias ventajas de seguridad:
Una vez bloqueada, la conexión no depende del apriete de los pernos ni del control de torsión.
Resistencia al aflojamiento y liberación accidental
En condiciones normales de vibración y actividad laboral en la construcción, la junta cuplock es altamente resistente al aflojamiento.
La copa superior giratoria:
Esto reduce significativamente el riesgo de liberación accidental causada por el movimiento del sitio o la carga repetida.
Consistencia del rendimiento de los nodos en grandes sistemas de andamios cuplock
Para proyectos a gran escala, se pueden instalar miles de juntas.
La geometría de unión estandarizada de los andamios Cuplock ayuda a garantizar que:
cada nodo se comporta de manera similar
La rigidez de las articulaciones permanece uniforme en toda la estructura.
Se minimizan los puntos débiles locales causados por accesorios mixtos.
Esta coherencia juega un papel clave en la seguridad general del sistema.
Capacidad de carga y seguridad de estabilidad de los andamios cuplock.
Capacidad de carga vertical y margen de seguridad.
Los andamios Cuplock están diseñados para soportar cargas verticales sustanciales cuando se utilizan como apuntalamiento y soporte de encofrado.
En el diseño práctico de ingeniería, la seguridad se garantiza mediante:
espaciado controlado de estándares
módulos de diseño definidos
aplicación de factores de seguridad de diseño
Esto significa que las cargas de trabajo siempre se mantienen muy por debajo de la capacidad máxima de la estructura.
Estabilidad lateral y resistencia a cargas horizontales.
La estabilidad lateral se logra mediante:
arriostramiento diagonal sistemático
conexiones de nodos rígidos
diseño de cuadrícula regular
Juntos, estos elementos permiten que el andamio resista cargas horizontales y mantenga su geometría durante las actividades de construcción.
Influencia de la altura, el espaciamiento y la disposición en el desempeño de seguridad
El nivel de seguridad de los andamios cuplock se ve directamente afectado por:
altura vertical de la estructura
espaciado entre estándares y libros mayores
disposición de refuerzo y ubicaciones de conexión
A medida que aumenta la altura, normalmente se requieren espacios más estrechos y refuerzos adicionales para mantener una estabilidad adecuada.
Por qué los andamios cuplock son adecuados para estructuras de soporte de alta resistencia
Los andamios Cuplock son especialmente adecuados para aplicaciones de trabajo pesado porque:
Las rutas de carga verticales son cortas y directas.
El comportamiento conjunto es estable y repetible.
Los diseños estructurales son fáciles de controlar en el sitio.
Para encofrados de losas y vigas, estructuras de transferencia y torres de apuntalamiento altas, estas características proporcionan una base sólida de seguridad.
Seguridad de los andamios cuplock para diferentes aplicaciones.
Seguridad de los andamios cuplock para plataformas de acceso
Cuando se utilizan andamios cuplock como plataforma de acceso, la seguridad está relacionada principalmente con las condiciones de trabajo y la protección contra caídas.
Una estructura de acceso correctamente configurada normalmente incluye:
plataformas de trabajo de ancho completo
barandillas y barandillas intermedias
rodapiés
escaleras de acceso seguro o unidades de escalera
Debido a que la rejilla estructural es rígida y la geometría del nodo es fija, la plataforma permanece estable incluso cuando los trabajadores y los materiales se mueven continuamente.
Seguridad de andamios cuplock para soporte de encofrados de losas y vigas
Para el soporte del encofrado, los andamios Cuplock actúan como una estructura de carga temporal.
La seguridad se logra mediante:
espaciado regular de estándares verticales
disposición sistemática de refuerzo
transferencia de carga vertical clara y directa
El comportamiento estructural predecible del sistema de andamios cuplock facilita a los ingenieros diseñar diseños seguros para cargas de losas y vigas.
Seguridad de los andamios cuplock para torres de apuntalamiento y estructuras de soporte altas
En torres de apuntalamiento altas, la estabilidad se convierte en la cuestión de seguridad más crítica.
Los andamios Cuplock funcionan bien en este tipo de aplicaciones porque:
la alineación vertical de los estándares es fácil de controlar
La rigidez de las articulaciones permanece constante en diferentes niveles.
el refuerzo puede disponerse simétricamente
Con un diseño de ingeniería correcto y una instalación adecuada, los andamios cuplock pueden soportar de forma segura estructuras temporales altas y muy cargadas.
Seguridad de los andamios cuplock para mantenimiento industrial y proyectos de infraestructura.
En las plantas industriales y los proyectos de infraestructura, los entornos de trabajo suelen estar congestionados e irregulares.
Los andamios Cuplock mejoran la seguridad al:
permitiendo diseños modulares y ajustables
proporcionando plataformas de trabajo rígidas y predecibles
reduciendo la necesidad de improvisación en el sitio
Esto es particularmente importante en áreas confinadas, ubicaciones elevadas y estructuras de acero complejas.
Seguridad en la instalación de andamios cuplock
Secuencia de montaje estándar y su impacto en la seguridad.
Una secuencia de montaje segura es esencial para los andamios cuplock.
Una secuencia segura típica incluye:
preparar y comprobar la base
gatos de base de ajuste y nivelación
instalación de estándares y libros de contabilidad nivel por nivel
instalar tirantes diagonales a medida que se eleva la estructura
instalación de plataformas y protección de bordes
Seguir una secuencia sistemática evita marcos parcialmente estables y reduce el riesgo de inestabilidad temporal durante el montaje.
Pasos críticos de instalación que afectan la seguridad de los andamios cuplock
Una instalación correcta determina directamente las prestaciones de seguridad finales de la estructura.
Preparación y nivelación de bases.
La base debe ser plana y tener suficiente capacidad de carga.
Las condiciones del terreno desiguales o débiles pueden reducir significativamente la estabilidad global.
Instalación correcta de largueros y tirantes.
Los largueros y tirantes diagonales deben instalarse de acuerdo con el diseño diseñado.
Los tirantes faltantes o colocados incorrectamente pueden provocar una deformación excesiva y una estabilidad lateral reducida.
Bloqueo adecuado de las copas superiores.
Todas las copas superiores deben estar completamente giradas y asentadas.
El bloqueo incompleto es una de las causas más comunes de articulaciones inseguras.
Errores típicos de instalación que afectan a la seguridad
En obra, los problemas más frecuentes incluyen:
faltan refuerzos diagonales
ajuste desigual del gato base
espaciado de bahía incorrecto
juntas de copa parcialmente bloqueadas
Estos problemas pueden afectar seriamente la seguridad de la estructura del andamio cuplock si no se corrigen de inmediato.
Inspección y gestión diaria de seguridad de andamios cuplock.
Inspección antes de su uso
Antes de que los trabajadores accedan a la estructura, se debe revisar el andamio para ver si:
bloqueo correcto de todas las articulaciones
integridad de llaves y libros mayores
instalación adecuada de barandillas y rodapiés
soporte de base estable y nivelado
Inspección durante el uso
Durante las actividades de construcción, la inspección visual periódica debe centrarse en:
Inspección después del desmontaje y antes de su reutilización.
Después del desmontaje, se deben comprobar los componentes para ver si:
deformación de tubos y extremos de palas
Daño a las copas y superficies de bloqueo.
corrosión o falla en el recubrimiento de la superficie
Sólo se deben reutilizar componentes calificados.
Mantenimiento de registros y trazabilidad de los componentes del sistema de andamios cuplock
Para proyectos grandes, mantener registros de inspección y seguimiento de componentes ayuda a:
Controlar la calidad durante el uso repetido.
identificar lotes dañados
mejorar la gestión de seguridad a largo plazo del sistema de andamios cuplock
Factores de materiales y fabricación que afectan la seguridad.
Requisitos de calidad del material de acero.
El acero estructural de alta calidad es esencial para mantener la capacidad de carga y la ductilidad en las condiciones del sitio.
Calidad de soldadura de copas y juntas estructurales.
Una mala soldadura en juntas de copa o conexiones estructurales puede causar:
Por lo tanto, una calidad de soldadura constante es un factor de seguridad clave.
Calidad de forjado de los extremos de las hojas de larguero y de refuerzo.
Los extremos de las hojas deben forjarse con precisión para garantizar un contacto total y estable con la copa.
Una mala geometría de la hoja puede provocar:
Precisión dimensional y control de tolerancia.
La longitud precisa del tubo y el espaciado de las copas garantizan:
Esto afecta directamente tanto a la estabilidad como a la facilidad de una instalación segura.
Tratamiento superficial y protección contra la corrosión.
Una buena protección de la superficie reduce la corrosión y mantiene la resistencia a largo plazo, especialmente para andamios utilizados repetidamente en ambientes al aire libre.
Rendimiento de seguridad de los andamios cuplock en comparación con otros sistemas
Andamio Cuplock versus andamio de tubo y acoplador en seguridad
En comparación con los andamios tradicionales de tubos y acopladores, los andamios cuplock proporcionan:
desempeño conjunto más consistente
Reducción de la dependencia del apriete manual.
mejor control de la geometría estructural
Esto generalmente resulta en menos riesgos de seguridad relacionados con la instalación.
Andamios Cuplock versus andamios Ringlock en confiabilidad de nodos
Ambos sistemas utilizan bloqueo mecánico positivo.
Sin embargo, las juntas Cuplock brindan un comportamiento de bloqueo muy consistente en diseños repetitivos, lo que ayuda a mantener una rigidez uniforme y un rendimiento predecible en estructuras grandes.
Por qué el sistema de andamios cuplock reduce los riesgos de seguridad relacionados con la instalación
Debido a que varios miembros están bloqueados simultáneamente en un nodo y la geometría de la junta es fija, el sistema de andamio cuplock ayuda a reducir:
Factores ambientales y del sitio que influyen en la seguridad de los andamios Cuplock
Capacidad de carga del suelo y condiciones de cimentación.
Los cimientos débiles o desiguales siguen siendo uno de los riesgos externos más críticos para cualquier estructura de andamio.
Carga de viento y condiciones climáticas.
Los fuertes vientos, la lluvia y los cambios de temperatura pueden influir en:
Es posible que se requieran amarres temporales y refuerzos adicionales en condiciones climáticas adversas.
Ambiente de trabajo y congestión del sitio.
El espacio de trabajo limitado y las estructuras cercanas pueden complicar la disposición de los arriostramientos y las disposiciones de acceso, lo que debe abordarse durante la planificación.
Influencia de la gestión de obra en la seguridad de los andamios cuplock
Una buena coordinación, supervisión y control de acceso del sitio reducen significativamente las modificaciones inseguras y el desmantelamiento no autorizado.
Pautas de seguridad y mejores prácticas para el sistema de andamios cuplock
Control de carga y gestión de plataforma.
Las cargas de trabajo deben controlarse y distribuirse uniformemente.
La sobrecarga de las plataformas es una de las causas más comunes de condiciones inseguras.
Recomendaciones de arreglos de arriostramiento y amarre
Los arriostramientos diagonales y los tirantes estructurales deben seguir el diseño de ingeniería, especialmente para estructuras altas o delgadas.
Configuración de acceso seguro y protección de bordes
Se deben instalar rutas de acceso seguras, barandillas y rodapiés antes de poner las plataformas en servicio.
Requisitos de capacitación y supervisión.
La instalación y el desmontaje deben ser realizados por trabajadores capacitados bajo supervisión competente.
Preguntas frecuentes
¿Son seguros los andamios cuplock para proyectos de gran altura?
Sí, cuando se diseñan, refuerzan y atan adecuadamente, los andamios cuplock se pueden usar de manera segura en aplicaciones de apuntalamiento y acceso a edificios de gran altura.
¿Son seguros los andamios Cuplock para estructuras de hormigón pesadas?
Sí.
Los andamios Cuplock se utilizan ampliamente para soportar losas y vigas pesadas debido a sus trayectorias de carga estables y su comportamiento predecible de las juntas.
¿Durante cuánto tiempo se pueden reutilizar de forma segura los andamios cuplock?
Con una correcta inspección, mantenimiento y protección de la superficie, los andamios cuplock se pueden reutilizar durante muchos años.
Conclusión
En general, los andamios cuplock son una estructura temporal altamente segura y confiable cuando se diseñan, fabrican, instalan y administran adecuadamente.
Sus juntas de bloqueo mecánico, rutas de carga claras, geometría consistente y diseño modular le dan al sistema de andamios cuplock grandes ventajas tanto en seguridad estructural como en control del sitio.
Como fabricante profesional de andamios cuplock, Tianjin Easy Scaffolding Co., Ltd ofrece un sistema de andamios cuplock completo y confiable que cubre estándares, libros de contabilidad, tirantes, gatos y accesorios de seguridad completos. Respaldada por una cadena de suministro integrada de fabricación y exportación, un control estricto de los materiales de acero, procesos de soldadura y forjado y una calidad estable de galvanizado en caliente, la empresa garantiza una precisión dimensional constante y un rendimiento conjunto confiable para cada proyecto. Con amplia experiencia en proyectos industriales, de infraestructura y de construcción en el extranjero, Tianjin EASY puede brindar soporte a los clientes no solo con productos de andamios cuplock de alta calidad, sino también con soporte de configuración orientado a la ingeniería, capacidad de entrega rápida y compatibilidad del sistema a largo plazo, ayudando a los contratistas a lograr soluciones de andamios más seguras, más eficientes y más rentables en el sitio.
