Cómo ensamblar el conjunto inferior del andamio Ringlock

En proyectos de construcción comerciales e industriales, establecer una base estable es esencial para la seguridad general del sitio. La construcción moderna depende en gran medida de estructuras temporales modulares para proporcionar un acceso elevado confiable para los trabajadores. Entre estas soluciones modulares, Ringlock Scaffolding se destaca como una opción muy versátil y estructuralmente sólida que se utiliza en los principales lugares de trabajo del mundo.

Comprender cómo construir correctamente el conjunto inferior evita errores de instalación comunes que provocan inestabilidad estructural. Esta guía completa detalla el proceso paso a paso de instalación de gatos de base, collares de base, largueros y tirantes diagonales para máxima seguridad y rendimiento estructural.

Al configurar sistemas modulares, la exploración de soluciones de suministro profesionales, como las opciones de equipos EASY, garantiza altos estándares para la ejecución del proyecto. Los componentes premium diseñados con tolerancias precisas ayudan a mantener la geometría exacta en cada fase del ensamblaje.

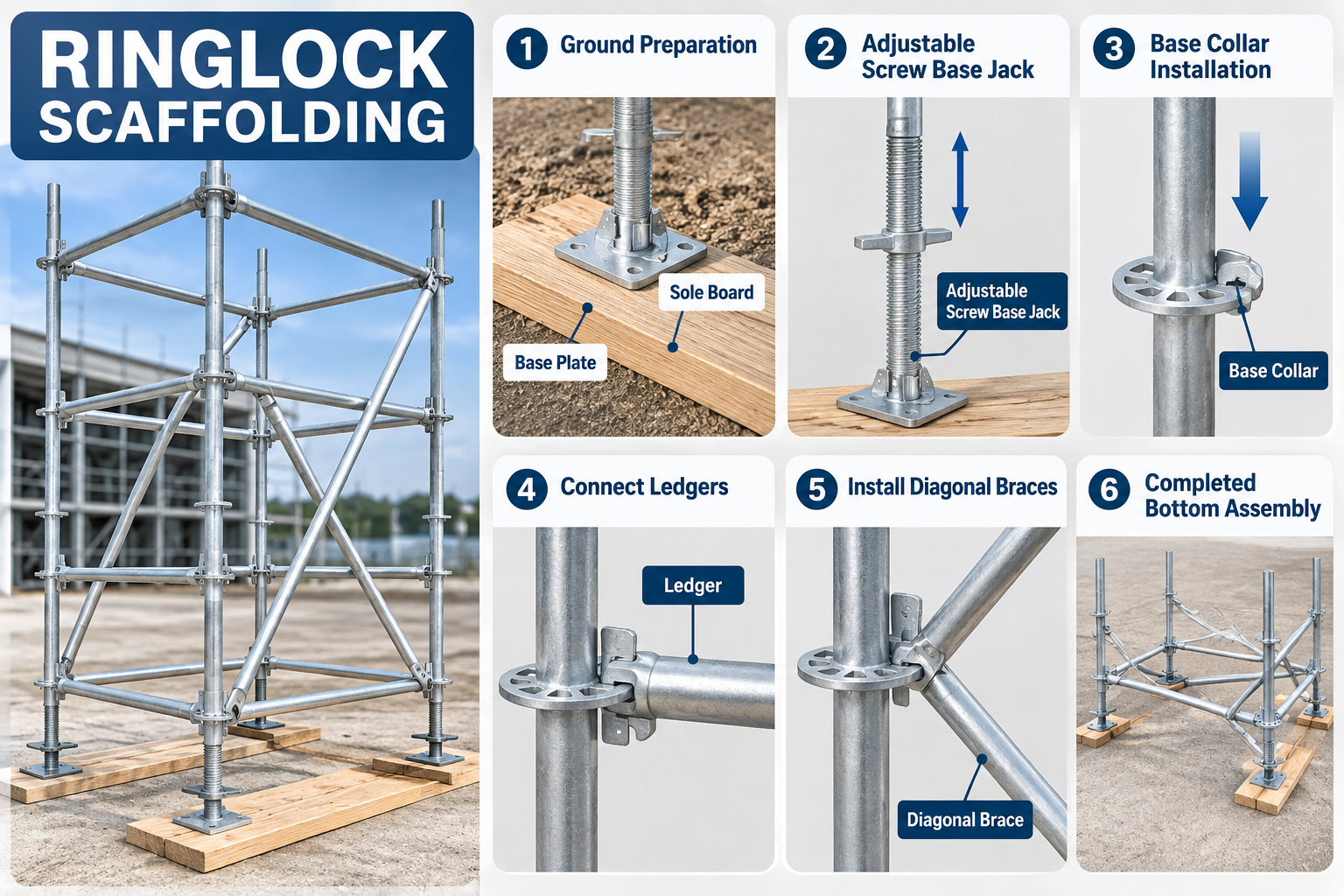

A continuación se muestra una descripción general de las secciones principales cubiertas en esta guía, que resume los procedimientos clave para una instalación adecuada del conjunto inferior:

Preparación del terreno previa al montaje

La preparación adecuada del terreno requiere evaluar la capacidad de carga del suelo, limpiar los escombros de la superficie y colocar suelas de alta resistencia para distribuir las cargas estructurales de manera uniforme en el suelo.

Antes de instalar cualquier andamio Ringlock, los ingenieros de campo y los supervisores de seguridad deben realizar una inspección minuciosa del terreno. La superficie del terreno debe estar compactada, nivelada y libre de lodo blando, agua estancada o relleno sin compactar. Si los cimientos son inadecuados, las cargas vivas y muertas provocarán un asentamiento desigual, lo que provocará una inclinación estructural y un posible colapso.

Cuando trabajan en terrenos sin pavimentar, los trabajadores deben colocar alféizares de madera continuos o alféizares de concreto debajo de cada placa de base. Estas tablas de suela distribuyen fuerzas verticales concentradas sobre una superficie más amplia. El uso de materiales certificados de alta densidad, como los andamios Ringlock para construcción de servicio pesado, garantiza que la base soporte condiciones de carga industrial pesada sin hundirse.

Siempre verifique que las tablas de suela se extiendan al menos dos pulgadas más allá de cada lado de la placa base de acero. Asegure un contacto total de la superficie entre el tablero y el suelo para evitar que se balancee o se incline durante la instalación.

1. Inspeccione las condiciones del suelo del sitio y compacte la tierra suelta o la grava antes de la colocación.

2. Retire la basura, las piedras sueltas y el agua estancada de la zona de instalación.

3. Coloque las suelas de madera densa perpendicularmente a la línea de la estructura del andamio.

4. Coloque las ubicaciones de las bases con precisión de acuerdo con los dibujos de ingeniería estructural.

Configuración de gatos con base de tornillo ajustable

Los gatos con base de tornillo ajustable se colocan directamente sobre las tablas de la base para proporcionar ajustes de altura que se adaptan a superficies de suelo irregulares.

Los gatos con base de tornillo sirven como soporte vertical principal y mecanismo de nivelación para toda la estructura. Coloque cada gato de base centrado en su placa exclusiva para maximizar la distribución de la carga. El gato de base consta de una placa de acero pesada soldada a un vástago de acero roscado con una tuerca con collar de ajuste.

Ajuste todas las tuercas con collar a una altura uniforme antes de insertar más componentes estructurales. Nunca extienda demasiado los gatos de base más allá de la altura de rosca máxima permitida por el fabricante. Exceder las extensiones recomendadas reduce la capacidad de carga estructural y aumenta el riesgo de doblarse bajo cargas pesadas.

Inspeccione cada tornillo nivelador en busca de daños en la rosca, acumulación de concreto u óxido antes de ponerlo en servicio. Se necesitan tuercas de ajuste que funcionen suavemente para una micronivelación precisa en toda la rejilla base.

Instalación correcta de collares de base

Los collares de base se deslizan sobre los vástagos del gato de base ajustable para proporcionar el anillo de conexión de roseta más bajo para largueros horizontales.

Un collar base presenta una sección de tubo corta soldada a un disco de roseta estándar de ocho orificios. El collar descansa directamente sobre la tuerca de ajuste del gato de base. Este componente establece el punto de conexión inferior para los andamios Ringlock, lo que permite que los largueros iniciales unan los gatos de base antes de instalar los estándares verticales de altura completa.

Deslice el collar de la base sobre el eje roscado del gato de base hasta que quede al ras contra la tuerca del collar. Asegúrese de que el anillo de roseta esté orientado correctamente con cuatro aberturas pequeñas para largueros en ángulo recto y cuatro aberturas grandes para tirantes diagonales.

El uso de componentes modulares genuinos, como un sistema completo de andamios Ringlock , garantiza una compatibilidad perfecta entre los casquillos del collar de la base y los cabezales de los largueros horizontales. Las tolerancias flojas o no coincidentes en este punto de nodo bajo pueden crear inestabilidad estructural en los niveles superiores.

1. Verifique que la tuerca de ajuste del gato de base esté colocada a la altura deseada.

2. Baje el collar de la base sobre el vástago del gato hasta que descanse firmemente sobre la tuerca de ajuste.

3. Alinee los anillos de roseta a lo largo de los conectores adyacentes para simplificar las conexiones iniciales del larguero.

Conexión de libros de contabilidad de base y cuadratura de la cuadrícula

Los largueros de la base se fijan horizontalmente a los rosetones del collar de la base usando cabezas de cuña bloqueadas con un martillo para establecer una rejilla de base cuadrada y rígida.

Con los gatos de base y los collares de base en posición, instale largueros horizontales entre los gatos adyacentes. Inserte la cabeza en forma de cuña del larguero en una de las pequeñas ranuras de la roseta del cuello de la base. Inserte el pasador de cuña cautivo en la ranura de la roseta y golpéelo firmemente con un martillo.

Construya una bahía rectangular o cuadrada completa conectando cuatro conectores de base con cuatro largueros horizontales. Para asegurarse de que el marco esté perfectamente cuadrado, mida en diagonal entre las esquinas opuestas de la bahía. Las medidas diagonales iguales confirman un marco cuadrado de 90 grados, lo que evita la distorsión estructural a medida que avanza el montaje hacia arriba.

Nunca introduzca completamente los pasadores de cuña hasta que los cuatro largueros laterales estén instalados y se verifiquen las medidas diagonales. Una vez que la geometría de la bahía sea cuadrada, introduzca cada cuña de manera segura usando un martillo de dos libras hasta que la conexión suene firmemente.

Instalación de tirantes diagonales para estabilidad estructural

Los tirantes diagonales verticales se conectan a través de los compartimentos de la base para bloquearlos en ángulos rectos y evitar el balanceo lateral.

Mientras que los largueros horizontales establecen las dimensiones de la cuadrícula, los tirantes diagonales proporcionan una estabilidad lateral esencial. Ringlock Scaffolding utiliza tirantes diagonales equipados con cabezales de cuña giratorios que se bloquean en las ranuras más grandes de los discos de roseta.

Coloque las cabezas de las cuñas de los tirantes diagonales en las ranuras anchas de la roseta de los collares de base opuestos o de los nodos verticales. La combinación de largueros horizontales y tirantes diagonales crea formas triangulares rígidas que resisten el balanceo, las cargas de viento y las fuerzas sísmicas.

Instale tirantes diagonales en dirección longitudinal y transversal según los planos de ingeniería. Asegúrese de que los pasadores de cuña estén completamente asentados en las ranuras anchas de la roseta y apriételos con un martillo de acero para bloquear la geometría de la base de la estructura.

1. Seleccione el tirante diagonal de longitud correcta que coincida con las dimensiones de su bahía.

2. Inserte la cabeza de la cuña del soporte inferior en una ranura grande en la roseta del collar base.

3. Conecte la cabeza de cuña del soporte superior a la roseta estándar adyacente.

4. Asegure ambos pasadores de cuña usando un martillo para completar la instalación de la abrazadera.

Nivelación y alineación de la estructura base

La alineación final de la base requiere verificar los largueros horizontales y los estándares verticales con un nivel de burbuja mientras se giran las tuercas de la base para lograr una precisión absoluta.

Antes de agregar estándares verticales superiores, realice una verificación de nivel exhaustiva en toda la rejilla base. Coloque un nivel de burbuja largo a lo largo de los largueros horizontales adyacentes para verificar la alineación horizontal. Coloque el nivel verticalmente sobre los collares de base y los estándares iniciales para confirmar la alineación vertical.

Ajuste las tuercas del gato individualmente para subir o bajar esquinas específicas hasta que todos los largueros estén completamente nivelados. Tómese el tiempo para completar este paso con precisión; pequeños errores de nivelación en el compuesto base rápidamente a medida que se agregan niveles adicionales, lo que lleva a desalineaciones estructurales peligrosas en altura.

Una vez que toda la rejilla de la base esté nivelada, aplomada y escuadrada, vuelva a verificar todas las conexiones de las cuñas y verifique que cada tabla de la base permanezca en contacto firme con el suelo. Una base correctamente instalada proporciona una base segura para construir niveles más altos.
