¿Qué es el andamio Ringlock?
Cómo erigir andamios Ringlock

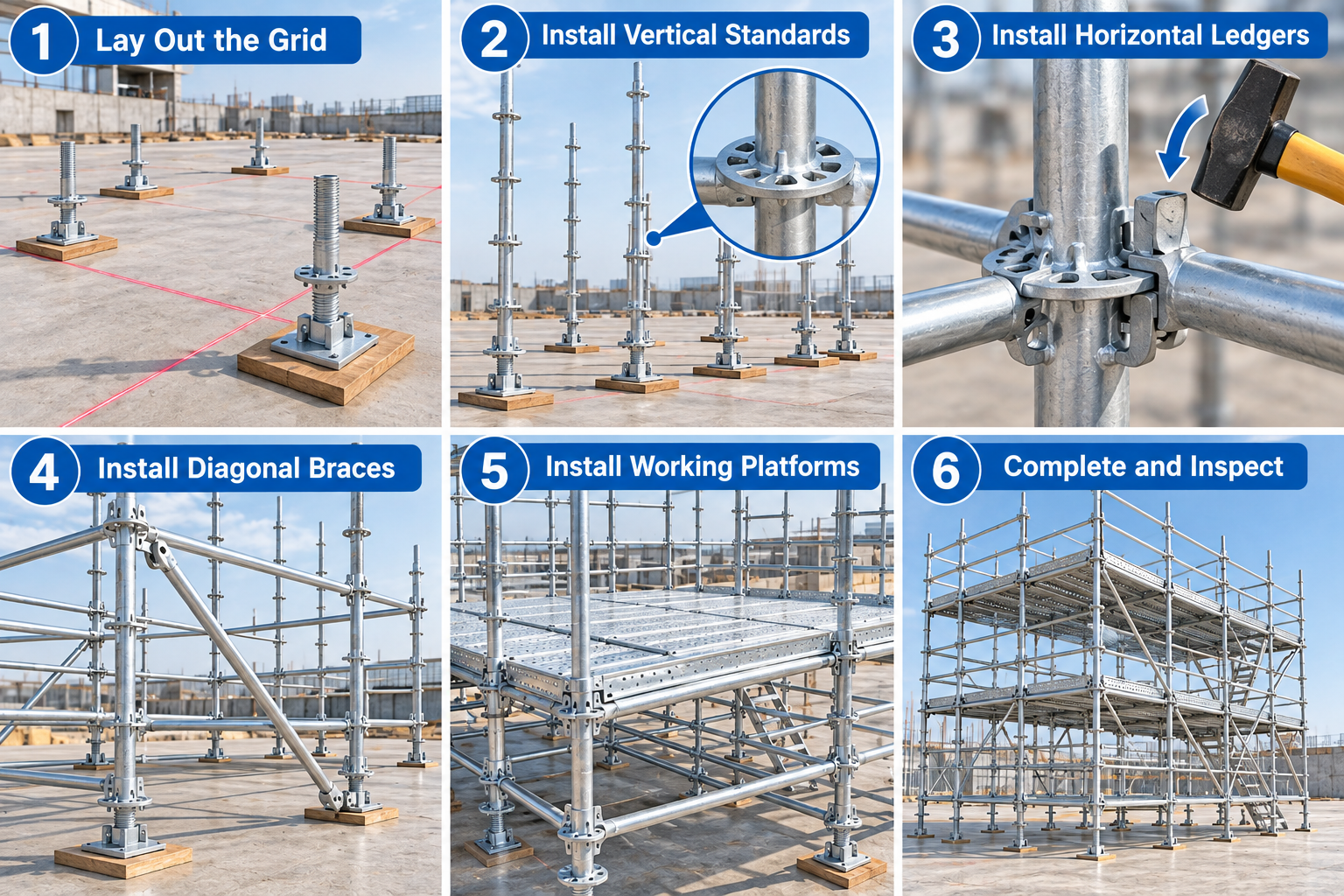

Procedimiento de erección (paso a paso)
Comprobaciones de seguridad antes del uso
Consejos de eficiencia
Lista de verificación rápida antes de comenzar

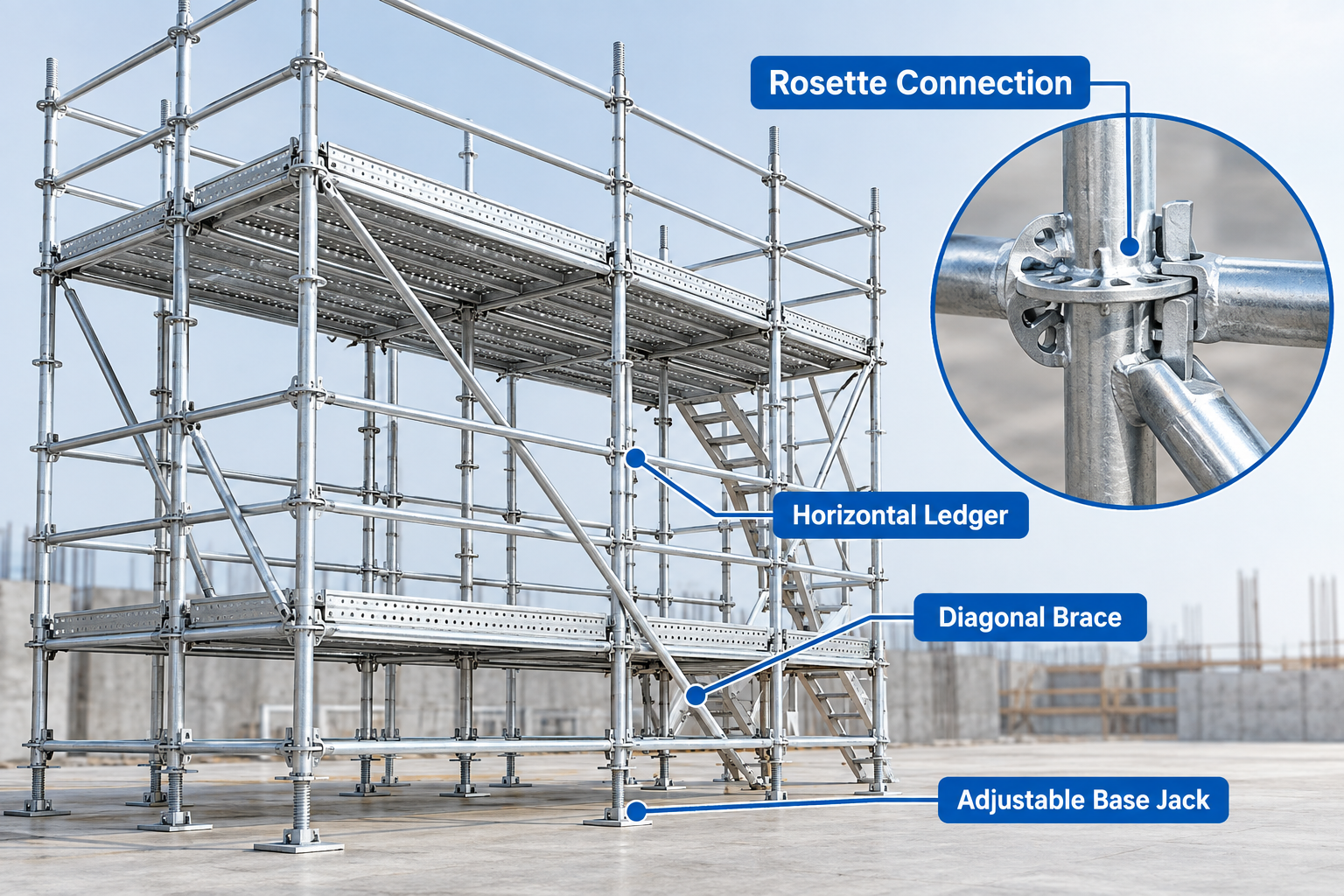

Ringlock Scaffolding es un sistema de andamio modular de alta resistencia construido alrededor de un conector de roseta central que permite que hasta ocho miembros estructurales independientes se unan en un solo nodo con simples cerraduras de cuña impulsadas por un martillo. Fabricados principalmente con acero estructural de alta resistencia y tratados con galvanización en caliente, los sistemas de andamios Ringlock de alta resistencia ofrecen una durabilidad excepcional y una resistencia superior a la corrosión en calderas industriales, plataformas marinas, puentes y proyectos de construcción comercial. Su diseño de roseta presenta cuatro ranuras pequeñas en ángulo recto para largueros horizontales y cuatro ranuras variables grandes para tirantes diagonales, lo que elimina pernos sueltos, tuercas o abrazaderas de acoplador tradicionales y al mismo tiempo garantiza una completa intercambiabilidad de componentes y un alto rendimiento de carga. Para maximizar la seguridad y la productividad en el lugar de trabajo, los contratistas frecuentemente confían en soluciones de ingeniería premium como las de EASY , un líder dedicado a la fabricación de sistemas modulares de alto rendimiento.
El montaje de andamios Ringlock requiere una combinación metódica de planificación integral de ingeniería previa al montaje, preparación estricta del sitio y verificación sistemática de los componentes para garantizar la estabilidad estructural y la seguridad de la fuerza laboral.
La planificación previa al montaje implica revisar los dibujos de ingeniería, analizar las capacidades de carga del suelo, verificar las condiciones ambientales y calcular las cargas máximas de trabajo antes de la entrega del andamio.
Antes de descargar cualquier componente de acero, una persona competente debe realizar un estudio exhaustivo del lugar. Se debe evaluar el suelo o la estructura de soporte para garantizar que pueda soportar el peso combinado del sistema de andamios Ringlock, las cargas ambientales como el viento o el hielo y las cargas de trabajo vivas máximas previstas. Las pruebas de estabilidad del suelo o las clasificaciones de losas estructurales dictan si se requieren umbrales de base, antepechos de madera o placas separadoras de acero de alta resistencia para distribuir las cargas puntuales verticales de manera segura.
La planificación integral de ingeniería también implica revisar los peligros aéreos, las líneas eléctricas de alto voltaje, las bóvedas subterráneas de servicios públicos y las rutas de tráfico cercanas. Los planos de trabajo deben definir claramente la cuadrícula de diseño, las longitudes de los espacios, las alturas de elevación, las ubicaciones de conexión a la estructura de anclaje y las secciones en voladizo. La planificación de protocolos de seguridad, como el establecimiento de zonas de exclusión y la coordinación del equipo de protección contra caídas, garantiza que el equipo de montaje trabaje dentro de un entorno controlado y libre de peligros.
Las consideraciones logísticas son igualmente importantes durante la etapa de planificación. Los cronogramas de entrega de materiales deben alinearse con la secuencia de montaje para que los componentes de la base, los estándares, los libros de contabilidad y los tirantes lleguen en orden. Establecer áreas dedicadas a la preparación de materiales cerca de la huella reduce la manipulación manual innecesaria, preserva la energía de los trabajadores y elimina el desorden en el sitio que podría causar riesgos de tropiezo o daños a los componentes.
La inspección de componentes requiere una verificación física meticulosa de todos los estándares verticales, largueros, tirantes, gatos de base y rosetas para identificar y eliminar equipos dañados o deformados.
Inspección de Estándares Verticales y Rosetas
Inspeccione todos los estándares verticales en busca de rectitud, tubos doblados o juntas de soldadura comprometidas alrededor de los anillos de roseta. Examine cada anillo de roseta cuidadosamente para asegurarse de que las ranuras de conexión estén libres de acumulación de concreto, escamas de óxido o deformidades físicas que podrían impedir que la cabeza de la cuña del larguero se asiente por completo.
Inspección de largueros horizontales y cabezales de cuña
Verifique que los largueros horizontales estén rectos y sin doblar en toda su longitud. Verifique las cabezas de cuña de acero fundido en ambos extremos, confirmando que los pasadores de cuña cautivos se muevan libremente, no muestren signos de grietas o alargamiento y estén retenidos de forma segura dentro de las carcasas de sus cabezas.
Inspección de conectores base y accesorios
Examine las soldaduras de la placa base, los ejes roscados del gato y las tuercas de ajuste para detectar daños en las roscas, corrosión excesiva o dobleces. Asegúrese de que los tablones, las plataformas de aluminio, las escaleras de las escotillas, los rodapiés y los cabezales de refuerzo diagonales estén libres de defectos estructurales antes de transportarlos al área de montaje.
Comience estableciendo líneas de cuadrícula precisas usando cinta métrica y tiza de acuerdo con sus dibujos de ingeniería, luego coloque listones de madera continuos debajo de cada soporte vertical para distribuir las cargas de manera uniforme. Coloque gatos de base ajustables de alta resistencia en el centro de los antepechos, manteniendo su longitud de extensión dentro de los límites de seguridad, y deslice un collar de base sobre cada vástago del gato de modo que el nodo de la roseta se asiente directamente sobre la tuerca de ajuste. Finalmente, use un nivel de burbuja y una herramienta láser en todos los collares adyacentes, ajustando las tuercas de los tornillos individualmente para garantizar una base perfectamente cuadrada y nivelada horizontalmente antes de construir hacia arriba.
Inserte las cabezas de cuña fundidas de cuatro largueros horizontales en las pequeñas ranuras en ángulo recto de las rosetas del collar de la base para cuadrar automáticamente el marco perimetral en ángulos precisos de 90 grados. Golpee ligeramente los pasadores de cuña cautivos hacia abajo con un martillo de andamio para conectar los collares de la base en un módulo rectangular unificado sin bloquearlos permanentemente, lo que permite realizar ajustes menores mientras se alinea el resto de la rejilla del suelo. Una vez que verifique que las medidas diagonales opuestas coincidan exactamente usando una cinta métrica, introduzca todos los pasadores de cuña hacia abajo firmemente hasta que suenen con un tono metálico sólido, completando un compartimiento de inicio cuadrado y completamente bloqueado.
Inserte las cabezas de cuña giratorias de los tirantes diagonales verticales en las ranuras más grandes y anchas de las rosetas en los collares de base adyacentes y los estándares superiores, permitiendo que los tirantes se alineen naturalmente a lo largo de la hipotenusa del tramo. Asegure ambos extremos de los tirantes diagonales introduciendo firmemente sus pasadores de cuña cautivos en los nodos de la roseta, lo que bloquea la geometría del marco en triángulos rígidos capaces de resistir el corte del viento y el movimiento lateral. Siga el plan de ingeniería para repetir este patrón de refuerzo en las caras exteriores de la bahía, verificando constantemente que todos los estándares verticales permanezcan a plomo con un nivel de burbuja después de apretar las cuñas.
Apile los estándares verticales superiores directamente sobre las espigas o pasadores de unión de los postes inferiores, asegurando un contacto total entre los extremos del tubo, y asegure la unión usando pasadores de bloqueo de seguridad para evitar levantamientos accidentales. Instale el siguiente nivel de largueros horizontales a alturas de elevación designadas (generalmente a 2,0 metros de distancia entre sí) y coloque las cerraduras de cuña en su lugar para establecer la caja estructural superior mientras trabaja desde una plataforma temporal asegurada con protección total contra caídas. Coloque inmediatamente plataformas de andamio de acero o plataformas de aluminio sobre los largueros superiores, activando sus bloqueos anti-elevación integrados para crear una plataforma de trabajo continua y segura antes de avanzar al siguiente elevador vertical.
Instale largueros horizontales en los nodos de roseta a alturas de 1,0 metro y 0,5 metros por encima de la plataforma de trabajo para que sirvan como barandillas superiores y medias a lo largo de todos los bordes expuestos. Asegure rodapiés protectores de acero o madera a lo largo de los límites de la plataforma para evitar que herramientas, materiales de construcción y escombros sueltos caigan de la plataforma de trabajo sobre los trabajadores que se encuentran debajo. Integre torres de escaleras internas o acceda a las plataformas de escotilla con escaleras enjauladas directamente en el diseño del andamio, lo que garantiza que los trabajadores puedan navegar entre diferentes niveles verticales de forma segura dentro de zonas totalmente protegidas.
Realice un recorrido estructural completo del andamio recién ensamblado, utilizando un martillo para verificar que cada pasador de cuña en todas las conexiones de roseta esté completamente asentado y bloqueado. Inspeccione cada anclaje mecánico y amarre de pared según el programa de ingeniería para garantizar que la torre esté rígidamente unida a la estructura principal del edificio, luego use una plomada o un nivel óptico para confirmar que la alineación vertical estándar se encuentre dentro de las estrictas tolerancias del edificio. Una vez que confirme que todas las plataformas de trabajo están completamente entabladas, que la protección de los bordes está completa y que las vías de acceso están despejadas, complete y firme una etiqueta verde de inspección de andamios (Scafftag) en cada punto de acceso designado antes de abrir la estructura para uso comercial.
Los controles de seguridad antes de su uso implican verificar las capacidades de carga, inspeccionar los sistemas de protección contra caídas, confirmar la seguridad de los anclajes y validar las etiquetas de inspección oficiales.
Antes de permitir que los trabajadores suban a un andamio recién construido, los supervisores de seguridad deben verificar que la estructura cumpla plenamente con los códigos de seguridad locales y las normas de salud ocupacional. Las estructuras de andamios están diseñadas para clases de carga específicas, que van desde trabajos livianos para trabajos de inspección hasta trabajos pesados para mampostería y almacenamiento de materiales. Exceder estos límites de carga designados compromete la seguridad estructural y corre el riesgo de falla estructural.
Punto de inspección | Requisito estándar | Acción correctiva |
Cuñas Rosetón | Firme impulsada con sonido de metal sólido. | Vuelva a martillar la cuña hasta que esté completamente asentada. |
Estándares verticales | Plomada dentro de una tolerancia de 1:500 | Ajuste los gatos de tornillo / bridas para realinear |
Anclajes de amarre | Instalado según el plan de ingeniería. | Agregar anclajes mecánicos adicionales |
Tarimas / Tablones | Espacio cero, bloqueos anti-elevación activados | Reposicione las plataformas, bloquee los clips de seguridad |
Protección de bordes | Barandillas a 0,5 m y 1,0 m, rodapiés instalados | Instalar largueros y rodapiés faltantes |
Gatos base | Hilo de extensión dentro del límite seguro | Baje la tuerca, agregue umbrales de base si es necesario |
El monitoreo continuo y las inspecciones diarias previas al turno son obligatorias durante toda la vida útil del proyecto de andamio. Los fenómenos meteorológicos severos, como vientos fuertes, lluvias intensas o condiciones de congelación, pueden alterar la estabilidad del suelo o aflojar los amarres estructurales. Los controles diarios regulares garantizan que los defectos menores se identifiquen y solucionen instantáneamente antes de que se conviertan en riesgos importantes.
Aumente la eficiencia del montaje optimizando la preparación de materiales, implementando equipos especializados capacitados, utilizando técnicas de martillo eficientes y organizando flujos de trabajo modulares.
Puesta en escena de materiales estratégicos
Organice los componentes en el lugar de trabajo de acuerdo con la secuencia de montaje. La agrupación sistemática de estándares, largueros y plataformas cerca de los puntos de recogida de las grúas reduce las distancias de manipulación manual y elimina el tiempo de inactividad dedicado a la búsqueda de longitudes de piezas específicas.
Roles de tripulación especializados
Asigne tareas distintas y especializadas a los miembros de la tripulación, como especialistas en diseño de bases, pasadores de materiales, casilleros de cuñas e instaladores de plataformas. La división simplificada del trabajo genera ritmo y aumenta significativamente la velocidad de montaje.
Técnica adecuada de martillado de cuña
Utilice martillos específicos para andamios de 500 g y golpee los pasadores de cuña limpiamente en la parte superior. Evite golpear demasiado o utilizar mazos excesivamente pesados, que pueden deformar las cabezas de las cuñas fundidas y dificultar el desmontaje futuro.
Conjuntos de andamios modulares integrados Ringlock
Utilice longitudes de componentes estandarizadas en todo el espacio del sitio. Las dimensiones uniformes de la bahía agilizan la selección de largueros, simplifican los diseños de las plataformas y permiten a los instaladores construir secciones modulares repetitivas rápidamente.
Prácticas de trabajo ergonómicas
Emplee polipastos mecánicos, ruedas desmotadora o elevadores de grúa para transportar plataformas y plataformas de acero pesado a los niveles superiores. Reducir el levantamiento manual por encima de la cabeza minimiza la fatiga del trabajador, previene lesiones por tensión muscular y mantiene tasas de productividad constantes durante todo el día.
La lista de verificación rápida proporciona un protocolo de verificación obligatorio que cubre la estabilidad del suelo, el estado de los componentes, el equipo de seguridad, la precisión del diseño y las condiciones climáticas.
Cimentación del terreno compactada, nivelada y equipada con soleras continuas.
Todos los gatos de base, estándares, largueros y tirantes se inspeccionan para detectar defectos.
Planos de ingeniería estructural aprobados y cálculos de carga disponibles en el sitio
Equipo de protección personal, incluidos cascos, botas y arneses anticaídas listos.
Zonas de exclusión marcadas con cinta de barrera de seguridad para proteger al personal de tierra.
Líneas eléctricas de alto voltaje y peligros aéreos identificados con espacios libres de seguridad establecidos
Collares de base, gatos y largueros de arranque verificados en escuadra y nivel con herramientas de precisión
Se verifican las previsiones meteorológicas para garantizar que la velocidad del viento y la visibilidad sean seguras para trabajar en alturas.
Materiales de andamio Ringlock de alta calidad organizados sistemáticamente para un montaje perfecto
