La construcción comercial moderna exige eficiencia, seguridad de los trabajadores y soporte estructural versátil. Ringlock Scaffolding se ha convertido en una estructura modular de primer nivel, que ofrece una estabilidad excepcional en diversas condiciones del sitio, capacidades de carga elevada y velocidades de montaje rápidas.
A medida que los proyectos de construcción globales se vuelven más complejos, se vuelve esencial comprender el flujo de trabajo de ensamblaje sistemático y los estándares de cumplimiento técnico. Esta guía completa describe la metodología de construcción paso a paso, los parámetros de seguridad clave y consejos prácticos para optimizar la eficiencia en el sitio.
Sección | Resumen |
¿Qué es el sistema de andamios Ringlock? | Comprender el diseño estructural, el mecanismo de bloqueo de roseta y los componentes centrales de los marcos temporales modulares modernos. |
Componentes principales de los andamios Ringlock | Explicar los estándares verticales, largueros horizontales, tirantes diagonales, collares de base y tablones de acero utilizados en el ensamblaje del sistema. |
Proceso de construcción paso a paso | Detallando la preparación de los cimientos, la colocación de la base, el montaje vertical, la conexión de los largueros, la instalación de refuerzos y la colocación de la plataforma. |
Estándares clave de construcción y consideraciones de carga | Análisis de capacidades de carga dinámica, requisitos de conexión, verificaciones de alineación y cumplimiento del código de seguridad para la estabilidad del lugar de trabajo. |
Puntos clave de control de calidad y seguridad | Destacando la inspección previa al montaje, las técnicas de ajuste de bloqueo de cuña, las comprobaciones de alineación vertical y la seguridad de los procedimientos de desmontaje. |
Andamios Ringlock versus sistemas tradicionales | Comparación de los sistemas modulares ringlock con las configuraciones tradicionales de cuplock y tubo y abrazadera en términos de velocidad, mano de obra y seguridad. |
Aplicaciones de los andamios Ringlock | Explorando usos industriales versátiles que incluyen construcción de edificios, apuntalamiento de puentes, mantenimiento industrial y puesta en escena temporal. |
El sistema de andamios Ringlock es una estructura de soporte temporal de acero modular que utiliza un conector de roseta redonda con ocho puntos de fijación para asegurar largueros y tirantes diagonales rápidamente sin tuercas ni pernos.
El diseño del andamio Ringlock se centra alrededor de un disco de roseta central soldado a intervalos regulares a lo largo de estándares verticales. Este conector único permite conectar hasta ocho miembros estructurales independientes en un solo punto de nodo. Cuatro ranuras estrechas acomodan largueros horizontales en ángulos rectos, mientras que cuatro ranuras anchas permiten fijar tirantes diagonales en ángulos personalizados.
Al utilizar un mecanismo de conexión de cuña accionado por un martillo, el sistema crea una junta rígida y autoblocante. Esta conexión de nodo rígido transfiere efectivamente cargas horizontales y verticales a través del marco del andamio, asegurando una alta capacidad de carga y una deflexión mínima durante operaciones de trabajo pesado.
Para proyectos livianos especializados que requieren resistencia a la corrosión, los contratistas utilizan con frecuencia sistemas de andamios Ringlock de aluminio de alta resistencia para agilizar el manejo y mantener un alto rendimiento de carga.

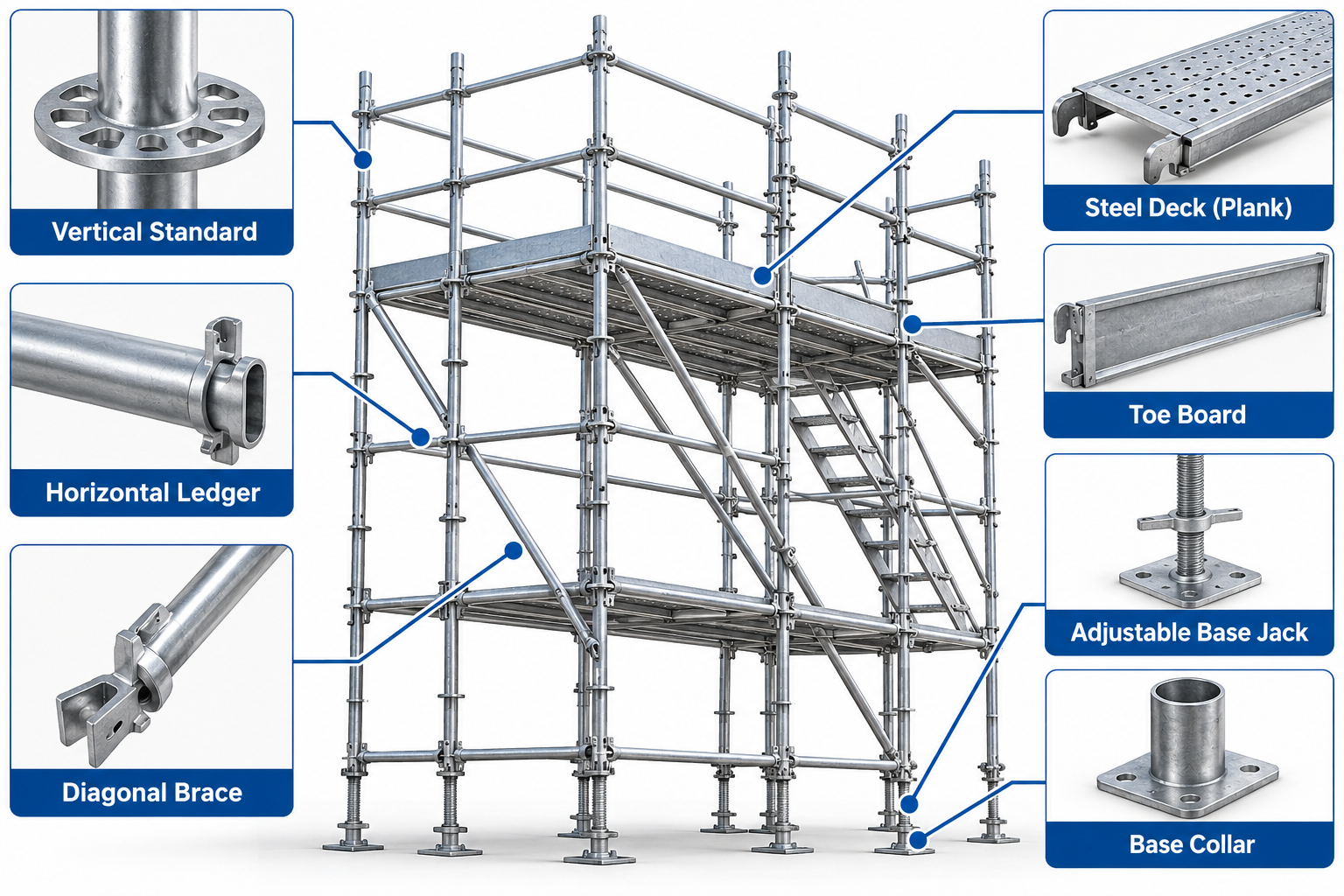

Los componentes principales de un conjunto de andamio Ringlock incluyen estándares verticales, largueros horizontales, tirantes diagonales, gatos de base ajustables, collares de base, plataformas de acero y rodapiés.
Los estándares verticales forman las principales patas de carga de la estructura. Fabricados con tubos de acero estructural de alta resistencia, estos estándares cuentan con rosetas espaciadas cada 500 milímetros a lo largo de su longitud, lo que permite personalizar los niveles de la plataforma de trabajo.
Largueros horizontales conectan los estándares horizontalmente, formando el perímetro del marco y soportando las plataformas de trabajo. Los tirantes diagonales se bloquean en las ranuras anchas de la roseta para proporcionar resistencia al corte lateral, estabilizando el andamio contra la carga del viento y el movimiento estructural.
Los gatos de base ajustables combinados con collares de base permiten una nivelación de altura precisa en terrenos irregulares. Los tablones de acero caen de forma segura sobre largueros horizontales, con superficies antideslizantes perforadas, ganchos de seguridad y seguros contra el viento integrados para una máxima seguridad en la plataforma.
Para obtener especificaciones técnicas completas en varios tamaños de componentes, consulte nuestro catálogo de soluciones de andamios modulares versátiles Ringlock para seleccionar la configuración ideal para el sitio de su proyecto.
El proceso de construcción de los andamios Ringlock implica la preparación de la base, la colocación del collar de la base, el montaje vertical estándar, el bloqueo del larguero horizontal, la instalación de refuerzos diagonales, la colocación de tablones y el anclaje continuo.
Antes de ensamblar los componentes, inspeccione las condiciones del suelo para garantizar una capacidad de carga adecuada. Coloque umbrales de madera debajo de los gatos de base de acero para distribuir las cargas concentradas de manera uniforme en suelos blandos o áreas pavimentadas.
Ajuste las tuercas del gato de la base hasta aproximadamente el nivel horizontal. Inserte collares de base en cada vástago del conector de base, estableciendo el perímetro de la base para la configuración del primer módulo.
Inserte estándares verticales en los collares de base. Conecte largueros horizontales en las ranuras de roseta inferiores de los estándares adyacentes para formar el marco de suelo rectangular inicial.
Introduzca suavemente los pasadores de cuña del larguero con un martillo para cuadrar la estructura de la base. Verifique los niveles con un nivel de burbuja antes de apretar completamente las cerraduras de cuña para garantizar la alineación vertical desde el principio.
Fije tirantes diagonales a las ranuras de la roseta exterior en diagonal a través de los tramos verticales para establecer la rigidez estructural. Asegure las cuñas firmemente con un martillo de 500 gramos para crear uniones de nudos rígidos.
Instale tablones de acero en los largueros horizontales superiores para formar plataformas de trabajo completas. Bloquee los ganchos de las tablas de forma segura y coloque los pasadores de seguridad para evitar que se desalojen accidentalmente debido a los vientos ascendentes.
Para obtener más información sobre nuestras capacidades de fabricación y procesos de control de calidad, visite EASY para explorar los estándares de nuestra empresa.
Continúe insertando espigas de los estándares verticales superiores en los estándares inferiores a medida que aumenta la elevación. Repita la instalación de larguero, soporte y plataforma para posteriores elevaciones de trabajo.
Ancle el marco del andamio a la estructura permanente del edificio en intervalos verticales y horizontales designados utilizando bridas de tubo de anclaje rígido para evitar que se vuelque bajo cargas de viento.
Los estándares de construcción requieren un cumplimiento preciso de las cargas máximas permitidas, tolerancias de verticalidad estrictas entre 1 y 1000 y patrones de amarre de anclaje obligatorios en relación con la altura total.
Parámetro | Especificación estándar | Requisito operativo |
Tolerancia de verticalidad | 1/1000 de altura total | Desviación máxima inferior a 50 mm en total |
Peso del martillo de cuña | Martillo de 500 ga 700 g | Golpe sólido hasta que la cuña se asiente por completo |
Intervalo vertical de conexión | Cada 4 metros | Asegurado a estructuras sólidas de hormigón o acero. |
Clasificación de carga (servicio pesado) | Hasta 750 kg/m2 | Se adapta a mampostería y equipo pesado. |
Clasificación de carga (servicio medio) | Hasta 450 kg/m2 | Adecuado para construcción general y enyesado. |
Las consideraciones de carga deben tener en cuenta las cargas muertas, las cargas de trabajo vivas, la resistencia al viento y las fuerzas de impacto del equipo. Los ingenieros deben realizar cálculos de carga antes de erigir andamios de gran altura.
Asegúrese de que la capacidad de carga del suelo de la base exceda la carga combinada impuesta por los estándares verticales. Cuando se trabaja en subsuelos débiles, son obligatorios los antepechos dobles de madera o losas de hormigón armado.
Los puntos clave de control de seguridad se centran en la inspección de los componentes previos al ensamblaje, el martillado preciso con pasadores de cuña, el monitoreo continuo de la plomada vertical, la colocación de barandillas y los procedimientos de desmantelamiento controlados.
Inspeccione todos los componentes en busca de grietas en la superficie, tuberías dobladas, soldaduras de roseta dañadas o pasadores de cuña deformados antes del montaje. Rechace los artículos dañados inmediatamente para evitar fallas estructurales.
Asegúrese de que cada bloqueo de cuña esté completamente asentado golpeando el pasador con un martillo de andamio estándar hasta que se produzca el rebote. Las conexiones de cuña sueltas reducen significativamente la rigidez estructural.
Verifique periódicamente la alineación vertical utilizando niveles láser o plomadas a medida que se construye cada elevador. Los estándares no verticales crean una carga excéntrica, lo que reduce drásticamente la capacidad de peso total.
Verifique que los amarres estructurales estén anclados a vigas de acero o concreto en buen estado en lugar de elementos temporales. Nunca retire los amarres de la pared prematuramente durante las fases de desmontaje.
Instale barandillas dobles compuestas por barandillas superiores y medias en todas las alturas de la plataforma de trabajo que superen los 2 metros. Monte rodapiés a lo largo de los bordes de la plataforma para evitar la caída de herramientas.
Coloque redes de seguridad de contención o mallas protectoras para escombros a lo largo de las caras exteriores del marco para proteger a los trabajadores y peatones que se encuentran debajo de la caída de escombros de construcción durante las operaciones aéreas.
Ringlock Scaffolding supera a los sistemas tradicionales de cuplock y de tubo y abrazadera en velocidad de ensamblaje, capacidad de carga, flexibilidad de conexión de múltiples ángulos y costos laborales más bajos a largo plazo.
Característica / Sistema | Andamio Ringlock | Andamio Cuplock | Tubo y abrazadera |
Conexiones de nodos | 8 puntos por roseta | 4 puntos por taza | Abrazaderas de perno en cualquier punto |
Velocidad de montaje | Bloqueo de cuña extremadamente rápido | Bloqueo moderado de la copa | Apriete manual lento de pernos |
Flexibilidad de ángulo | Ranuras preestablecidas de múltiples ángulos | Ángulos fijos de 90 grados | Ángulos manuales totalmente ajustables |
Pérdida de componentes | Diseño de cuña baja cautiva | Copas moderadamente sueltas | Alta pérdida de sujeción suelta |
Capacidad de carga | Alta capacidad de servicio pesado | Capacidad de carga media | Variable dependiendo del par |
Si bien las estructuras tradicionales de tubos y abrazaderas ofrecen una flexibilidad geométrica completa, requieren importantes horas de mano de obra calificada y pruebas de torsión continuas en miles de abrazaderas sueltas.
Los andamios modulares Ringlock reducen el tiempo de montaje hasta en un 50 por ciento en comparación con los sistemas tradicionales. El espaciado fijo de las rosetas garantiza una geometría consistente, lo que elimina los errores de medición humanos en el sitio.

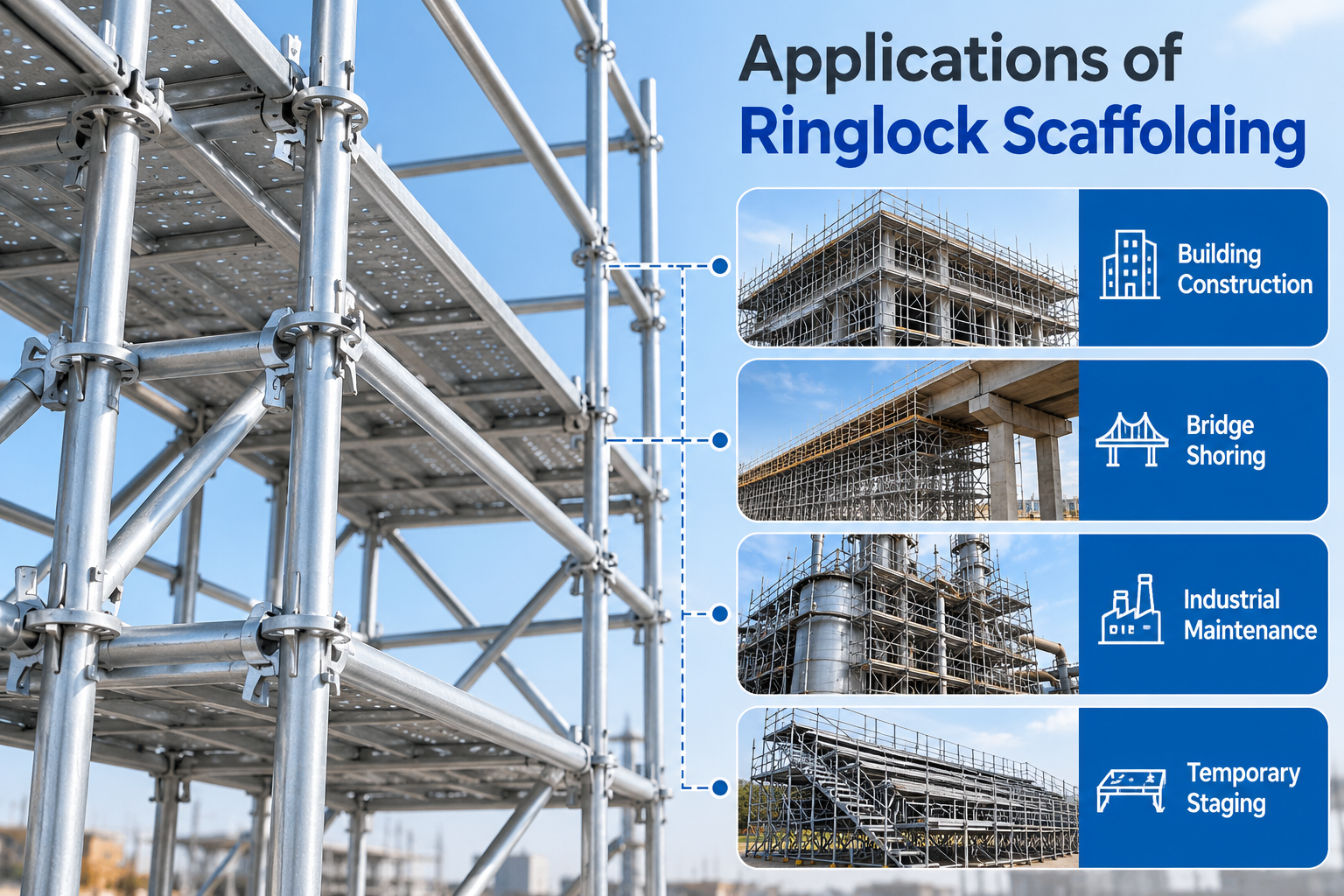

Ringlock Scaffolding se aplica ampliamente en fachadas de edificios comerciales, proyectos de apuntalamiento de puentes, mantenimiento de refinerías industriales, construcción naval y tribunas temporales para eventos.
La naturaleza modular de este marco permite una rápida extensión vertical a lo largo de exteriores de edificios complejos. Las fachadas curvas se navegan fácilmente mediante conexiones de roseta de ángulo variable.
Las plataformas de trabajo brindan acceso seguro para trabajos de albañilería, instalación de muros cortina, pintura exterior y aplicación de aislamiento a alturas elevadas.
Con una alta capacidad de carga por pata vertical, estos sistemas sirven como marcos de cimbra de apuntalamiento para el vaciado de losas de hormigón pesadas en la construcción de puentes y túneles.
Los componentes del sistema se integran perfectamente con los sistemas de soporte de vigas de aluminio de alta resistencia, soportando inmensas cargas hidráulicas y de hormigón de forma segura durante las obras de ingeniería civil.
En plantas químicas, centrales eléctricas y astilleros, las complejas redes de tuberías y tanques circulares presentan desafíos espaciales difíciles para los andamios rectangulares estándar.
Las conexiones de roseta permiten que los componentes se coloquen en voladizo alrededor de estructuras circulares, proporcionando un acceso seguro de mantenimiento de 360 grados a tanques de almacenamiento, calderas y chimeneas industriales.
La alta estabilidad estructural y las dimensiones estandarizadas de la bahía hacen que el marco sea una opción ideal para construir escenarios para eventos públicos, torres de iluminación y tribunas temporales.
Los flujos de trabajo rápidos de montaje y desmontaje garantizan una alteración mínima en los lugares públicos y, al mismo tiempo, cumplen con estrictos códigos internacionales de cumplimiento de seguridad para reuniones públicas.
