Las longitudes de los largueros Ringlock determinan el espacio entre los estándares adyacentes en un módulo de andamio, pero, por sí solos, no determinan la distancia segura de la plataforma ni la capacidad de carga. Comience con la cara de trabajo y el diseño aprobado del andamio. Luego elija largueros cuyas dimensiones de conexión coincidan con la cuadrícula planificada y confirme que las plataformas, los travesaños y los tirantes diagonales encajen en el mismo tramo. La gama ringlock publicada por Tianjin Easy Scaffolding enumera largueros de 610, 914, 1219, 1524 y 1829 mm con tubos de 48,3 mm de diámetro exterior y un espesor de pared de 3,2 mm. Estas son opciones de productos, no recomendaciones de bahías universales. El comprador también debe confirmar cómo mide el proveedor cada longitud, ya que las dimensiones nominales y de centro a centro pueden etiquetarse de manera diferente. Esta guía convierte esas comprobaciones en una práctica lista de componentes para una cotización de proyecto.
En esta página
Longitudes de largueros Ringlock para la planificación de bahías de andamios
Cómo combinar libros de contabilidad ringlock con plataformas de andamio
Respuesta rápida: un larguero ringlock es el miembro horizontal que conecta dos estándares a través de cabezales de larguero, pasadores de cuña y rosetas. Su longitud especificada generalmente describe la rejilla de bahía prevista, pero la convención de medición debe compararse con el dibujo del proveedor. Selecciónelo para que coincida con el espacio de centro a centro diseñado, no midiendo el tubo transparente entre los accesorios de los extremos.
Una bahía tiene dos direcciones horizontales. A lo largo de una fachada, los libros de contabilidad ayudan a establecer la distancia entre los estándares. A lo largo del andamio, el ancho del tramo afecta el número de plataformas y plataformas. Ambas direcciones necesitan componentes compatibles.
La publicada página del producto Ringlock de Easy Scaffolding ofrece las siguientes opciones de libro mayor. Trate esto como una lista corta de consultas: confirme la disponibilidad actual, los detalles de conexión y el sorteo del pedido exacto antes de crear una lista de compras.
Longitud del libro mayor publicado | Referencia imperial aproximada | Qué verificar en el diseño. |
|---|---|---|
610 milímetros | 2 pies | Convención de centro de conexión, bahías estrechas y cubiertas a juego |
914 milímetros | 3 pies | La plataforma y el espejo de popa encajan en la plataforma propuesta |
1219 milímetros | 4 pies | Rejilla de bahía repetida y refuerzo diagonal a juego. |
1524 milímetros | 5 pies | Disposición del soporte de la plataforma y ubicación del acceso. |
1829 milímetros | 6 pies | Diseño de todo el sistema y carga prevista de la plataforma. |
Las cifras imperiales son referencias, no dimensiones de orden. Utilice la dimensión milimétrica del proveedor en planos y órdenes de compra.
Marque las esquinas, aberturas y escaleras antes de contar los tramos. Las longitudes repetidas simplifican el almacenamiento, mientras que los tramos cortos pueden adaptarse a obstrucciones. Ambos necesitan tirantes y soportes de plataforma a juego. Consulte la guía de planificación del tamaño de la bahía Ringlock para ver un diseño más amplio.
Respuesta rápida: haga coincidir una plataforma con el espacio de soporte diseñado y su gancho final o detalle de soporte, luego verifique que la disposición de larguero y espejo de popa proporcione esos soportes. El nombre del catálogo de una baraja no es suficiente. Pregunte por su longitud total, luz efectiva de apoyo, perfil de gancho y carga permitida en la configuración propuesta.
El libro mayor conecta estándares; una plataforma de andamio forma la superficie para caminar. Dependiendo del sistema, podrá apoyarse en travesaños, largueros de soporte de cubierta u otros largueros. Un larguero en forma de O simple no es automáticamente el elemento de soporte correcto para una plataforma con gancho.
Utilice esta secuencia al revisar un dibujo de plataforma:
Fijar la rejilla de la bahía. Marque las líneas centrales de los estándares y enumere la longitud del libro mayor en cada dirección.
Identifique el tipo de plataforma. Registre la construcción de acero o aluminio, la longitud total, el ancho, la geometría del extremo del gancho y los detalles de bloqueo.
Marque los puntos de apoyo reales. Muestre cada espejo de popa o miembro de soporte de la plataforma y el espacio entre los soportes.
Consulta la plataforma completa. Cuente las cubiertas a lo ancho y los espacios de bandera, retornos, aberturas de acceso y áreas de carga para el diseñador.
Confirme los datos del sistema. Solicite la información de carga y la extensión de la plataforma del fabricante para los componentes suministrados exactos.
Una rejilla de 1524 mm no significa que todas las plataformas de 1524 mm se ajusten a ella. Los ganchos pueden necesitar otro perfil de soporte y la luz efectiva puede diferir del tramo nominal. Cualquier diseño de acceso a andamios ensamblado a partir de material mixto necesita geometría verificada y datos de carga de trabajo segura.
Los soportes y cerraduras de los andamios de marco difieren de las rosetas de bloqueo de anillo y los pasadores de cuña. Los encofrados y apuntalamientos también tienen rutas de carga diferentes a las de los andamios de acceso. Indique claramente la solicitud cuando pregunte sobre acciones mixtas.
Utilice la gama de tablones para andamios para hablar sobre materiales y ganchos; seleccione según el dibujo del proyecto y los datos del producto.
Respuesta rápida: una longitud coincidente es solo una parte de una conexión ringlock utilizable. El cabezal del larguero debe asentarse en la roseta, el pasador de cuña debe bloquearse según lo previsto y el estándar, el larguero y la riostra diagonal suministrados deben pertenecer a una configuración verificada. El diámetro del tubo o un accesorio aparentemente similar no puede establecer la intercambiabilidad por sí solo.

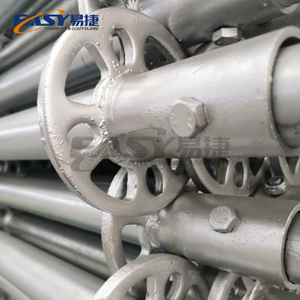

La especificación ringlock publicada por Easy Scaffolding enumera largueros de 48,3 mm de diámetro exterior y 3,2 mm de espesor de pared en acero Q235/Q345. También enumera estándares en longitudes de 500 a 3000 mm. Esas cifras describen los componentes ofrecidos; no son una tabla de carga para un andamio armado a partir de ellos. Si una solicitud de presupuesto requiere otro espesor de pared, un sistema de 60,3 mm o una longitud no estándar, solicite un dibujo por separado y una confirmación de disponibilidad.
Antes de realizar el pedido, compare lo siguiente en los dibujos del fabricante y los componentes de muestra:
Artículo | cheque del comprador |
|---|---|
Cabeza de libro mayor y roseta | Forma del asiento, superficies de contacto y orientación. |
Pasador de cuña | Condición cautiva, viaje y ajuste seguro. |
Estándar y libro mayor | Especificaciones del tubo, posición de la roseta y dimensión de centro a centro |

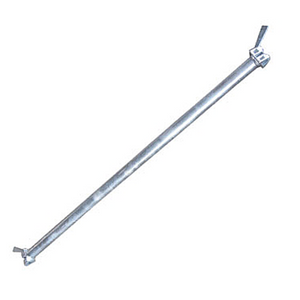

Tirante diagonal | Herraje final y geometría para el módulo y la altura de elevación seleccionados |
Plataforma de andamio | Perfil de soporte, bloqueo, luz efectiva y estado. |
Conector base y cabezal en U | Uso en la configuración de acceso o encofrado diseñada, cuando corresponda |
Incluya instrucciones de montaje y desmontaje. Inspeccione si hay cabezas de larguero dobladas, pasadores de cuña dañados, soldaduras agrietadas y corrosión severa. Un acabado galvanizado en caliente no repara daños ni cambia la carga de trabajo segura.
La guía de andamios HSE del Reino Unido cubre tirantes, carga y diseño competente. La guía de andamios de OSHA distingue las cargas previstas de las clasificaciones de los componentes. Utilice los datos del fabricante para este libro mayor.
Respuesta rápida: envíe un plano, una elevación y un cronograma de componentes que identifiquen la longitud de cada larguero, el soporte de la plataforma y la ubicación de los tirantes. Luego, un proveedor puede verificar la lista de materiales propuesta y emitir una cotización del proyecto para la combinación específica. Sin la cuadrícula, el informe de carga y el destino, un precio unitario en un solo libro mayor le dice poco al comprador sobre el envío completo.
Una RFQ práctica consta de cinco partes:
Distribución: longitudes de frente de trabajo, altura total, rejilla de bahía, alturas de elevación, esquinas, zonas de acceso y carga.
Componentes: cantidades por longitud estándar, longitud de larguero, tamaño de refuerzo diagonal, tipo de plataforma de andamio, gato de base y cualquier cabezal en U necesario para una aplicación de encofrado por separado.
Resumen técnico: cargas previstas, información requerida sobre cargas de trabajo seguras, ubicaciones de amarres, condiciones del terreno y dibujos relevantes del proyecto.
Brief comercial: país de destino, dirección o puerto de entrega, acabado preferido, método de embalaje, MOQ e Incoterm solicitado, como FOB Tianjin.
Verificación de documentos: planos de componentes, especificación de materiales, lista de empaque y cualquier documentación específica de destino solicitada por el importador.
Para la planificación aduanera, consulte el código HS 730840 con el importador o agente de aduanas para conocer las mercancías y el destino reales. La cantidad de carga de un contenedor de 40HQ depende de la combinación del libro mayor, las paletas, el peso bruto y los límites de la ruta. Solicite un plan de embalaje específico para su pedido.
Indique el acabado e identifique tamaños no estándar, marcas OEM o colores RAL. Nuestro equipo aporta más de 17 años de experiencia en fabricación y exportación de andamios. El perfil de la empresa publicado informa que se exportan más de 1.500 contenedores por año y clientes en más de 80 países. Solicite soporte de ingeniería interno y dibujos técnicos basados en proyectos.
La gama Easy Scaffolding publicada enumera largueros de 610, 914, 1219, 1524 y 1829 mm. Su página de producto describe tubos de 48,3 mm de diámetro exterior con un espesor de pared de 3,2 mm para esta gama. La disponibilidad puede cambiar, así que envíe las dimensiones y cantidades requeridas del centro de conexión con su solicitud de presupuesto. Pregunte por separado sobre una longitud no estándar o una rejilla más larga en lugar de asumir que está disponible.
Verifique los ganchos de los extremos de la plataforma o los puntos de apoyo con el espejo de popa real o el perfil de soporte de la plataforma en la bahía planificada. Confirme el espaciamiento de los soportes, la luz efectiva y los datos de carga de la plataforma para los componentes específicos. Un larguero de 1524 mm y un tablero comercializado con una longitud nominal similar pueden tener aún detalles de conexión diferentes; un dibujo del proveedor o un ensamblaje de prueba pueden resolver el ajuste.
No. Una bahía más corta cambia la geometría, pero la capacidad de carga depende de toda la configuración diseñada y del estado de sus componentes. Por ejemplo, los tirantes, las traviesas, los soportes de la plataforma, los cimientos y la carga prevista afectan el resultado. Solicite los datos del fabricante para las piezas exactas y haga que una persona calificada revise el diseño del proyecto antes del montaje.
El costo depende de las longitudes seleccionadas, las cantidades, las especificaciones del acero, el acabado, el embalaje y los plazos de entrega. Un plan de carga de contenedores de 40HQ también depende de las dimensiones de los palés y de los límites de peso, por lo que un recuento fijo de piezas sería engañoso. Envíe un cronograma de componentes y un destino para obtener una cotización actual del proyecto, incluidos los requisitos de MOQ y FOB Tianjin.
Solicite un envío específico para el destino y una revisión de documentos con su cotización. La empresa tiene clientes en más de 80 países, pero las reglas de importación y las opciones de transporte varían según el destino. Para la planificación, utilice la redacción del servicio publicada: artículos estándar entre 15 y 25 días después del depósito; Artículos personalizados de 30 a 40 días. Confirme el cronograma para el pedido real y el espacio de producción.
Solicite un calendario de contabilidad y una cotización
Envíe su plano de bahía, tipo de plataforma, cantidades objetivo y destino a través de la página de contacto de cotización del proyecto . El equipo puede revisar la disponibilidad de componentes, proponer un plan de embalaje y preparar una cotización de proyecto para el sistema ringlock especificado. Para un alcance completo, incluya estándares, largueros, diagonales, plataformas y accesorios en la misma consulta.
